Links | Sitemap | RSS | XML | Privacy Policyटोंगवेई 15 वर्षों से अधिक के अनुभव के साथ आपका पेशेवर 15 टन स्ट्रेच फिल्म मशीन निर्माता और औद्योगिक शीतलन प्रणाली समाधान प्रदाता है, जो 1/2 टन से लेकर स्थिर गुणवत्ता और अच्छे शीतलन प्रदर्शन के साथ सभी औद्योगिक चिलरों की एक पूरी श्रृंखला की आपूर्ति करता है। 200 टन शीतलन क्षमता। 15 टन 20HP औद्योगिक चिलर का उपयोग स्ट्रेच फिल्म मशीन को 5℃ से 25 ℃ तक ठंडा करने के लिए किया जाता है। सभी औद्योगिक चिलर मुफ्त स्पेयर पार्ट्स और पूर्णकालिक तकनीकी सहायता सहित 12 महीने की वारंटी समय के साथ हैं और टोंगवेई से इंस्टॉलेशन और कमीशन गाइड देते हैं। एक बार जब आप हमसे औद्योगिक एयर चिलर और वॉटर चिलर खरीद लेते हैं, तो हम आपको पूरे जीवन भर सेवा प्रदान कर सकते हैं। हम चीन में आपका दीर्घकालिक औद्योगिक चिलर आपूर्तिकर्ता बनने की आशा रखते हैं।चिलर मॉडल: TW-20ADशीतलन क्षमता: 59.08KW(50805 kcal/h) @ 50HZ / 69.12KW(59442 kcal/h) @ 60HZरेफ्रिजरेंट: R22/R407c/R410a/R134A/R404aविद्युत आपूर्ति: 380V/50HZ/3PH (मानक)/208-480V/60HZ/3PH(अनुकूलित)कंप्रेसर ब्रांड: पैनासोनिक/डैनफॉस स्क्रॉल कंप्रेसरबाष्पीकरणकर्ता प्रकार: एसएस जल टैंक में कुंडल (मानक) / शैल और ट्यूब (अनुकूलित)

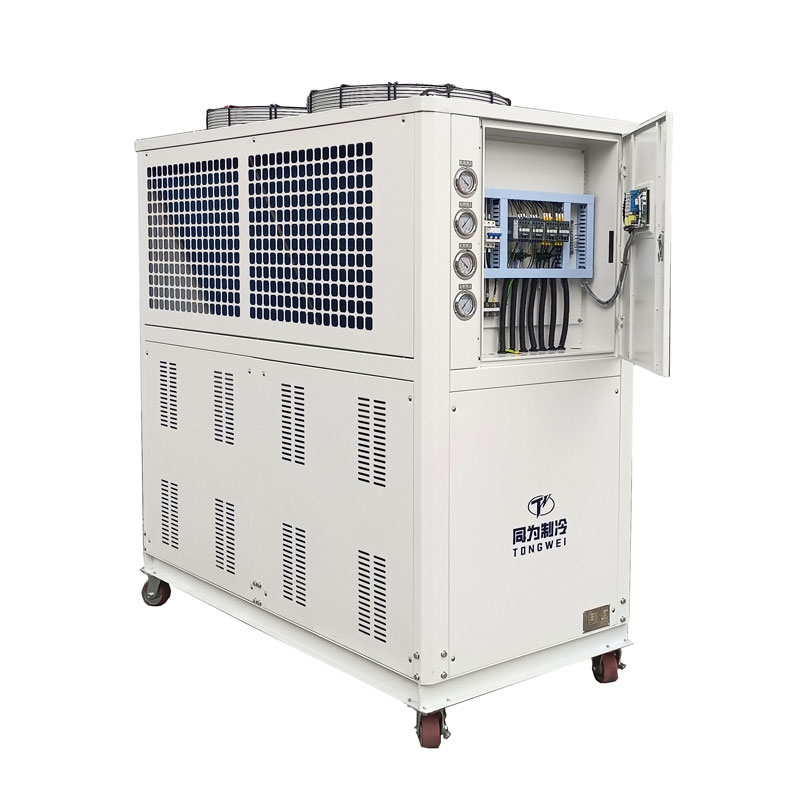

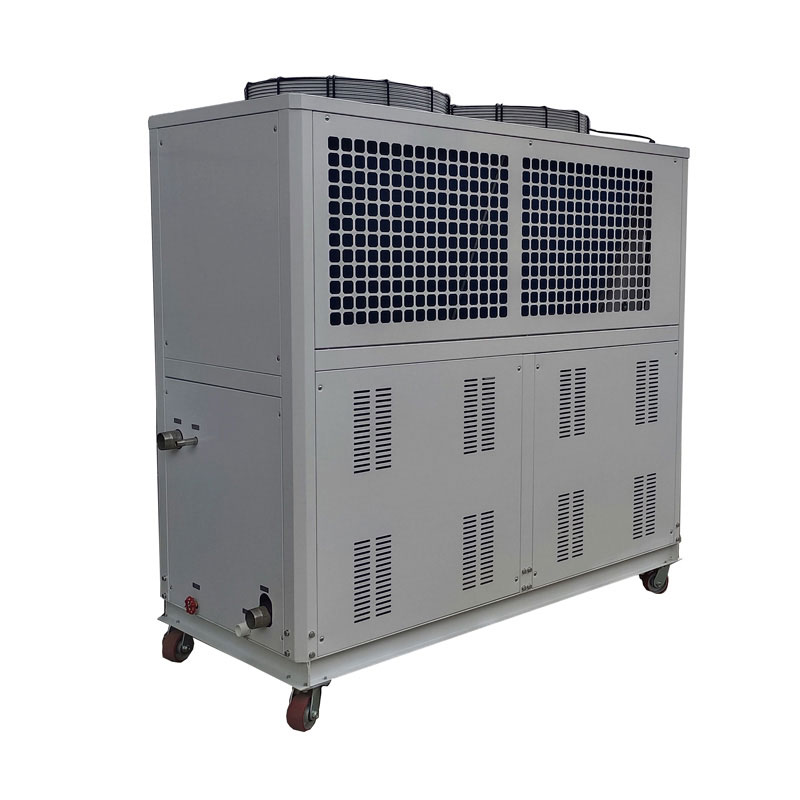

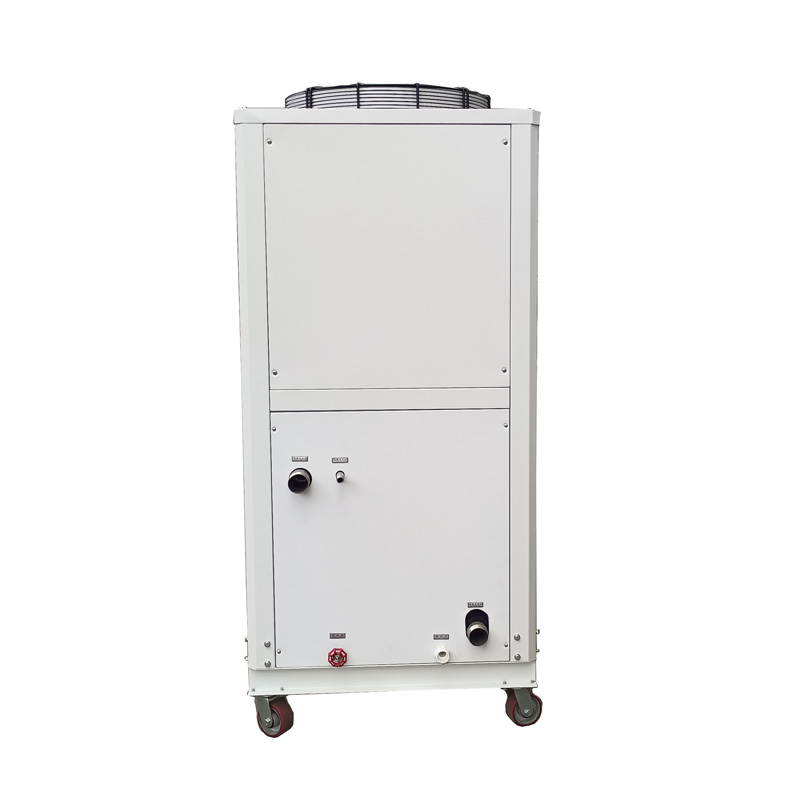

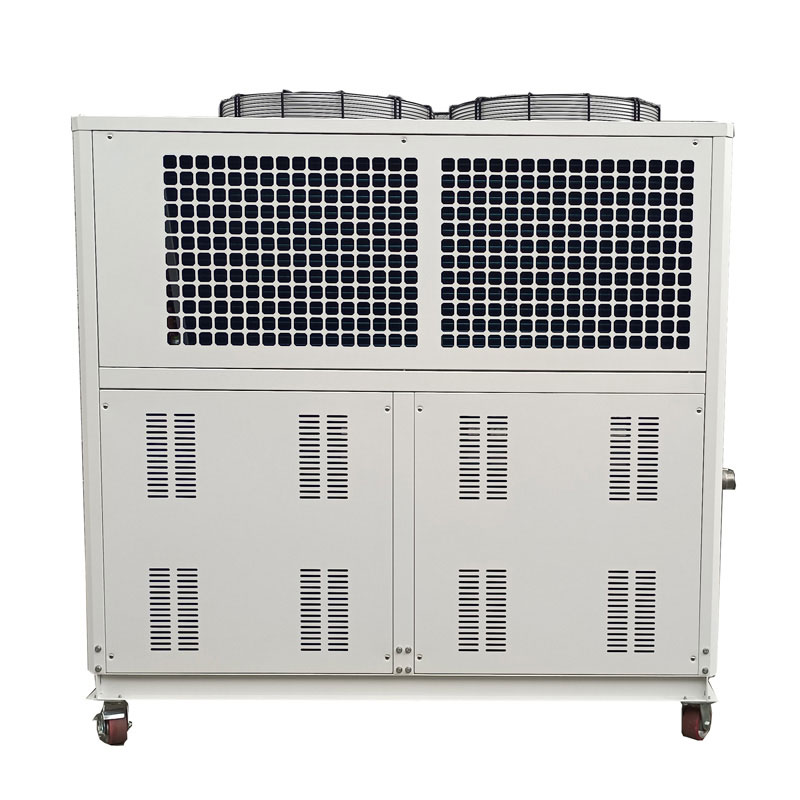

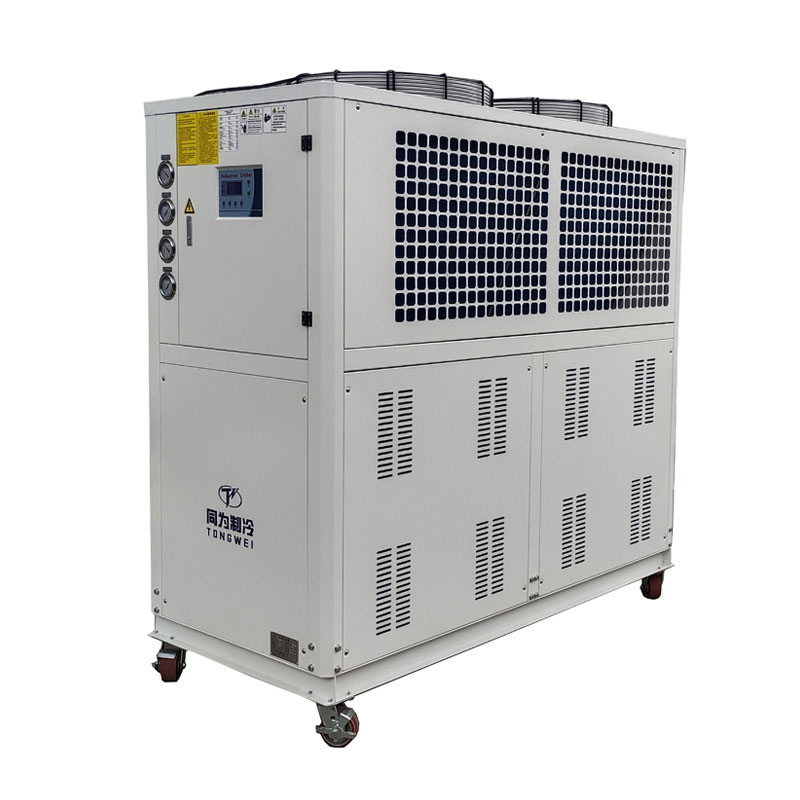

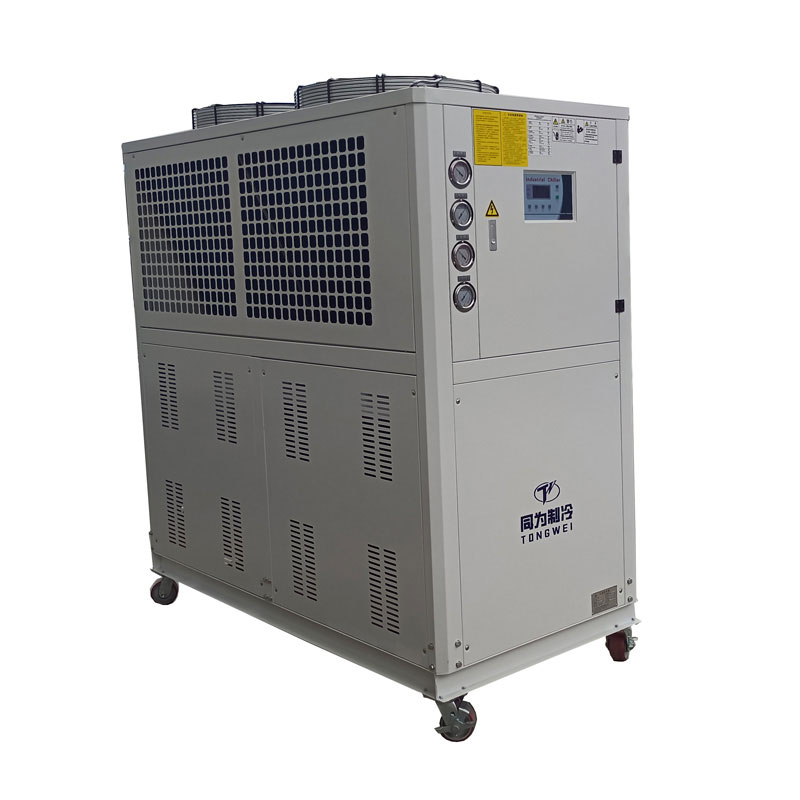

स्ट्रेच फिल्म मशीन के लिए उच्च गुणवत्ता वाला 15 टन औद्योगिक चिलर चीन के निर्माताओं टोंगवेई द्वारा पेश किया जाता है। औद्योगिक चिलर एक प्रकार की जल शीतलन मशीन है जो प्रशीतन प्रणाली के माध्यम से निरंतर तापमान की गारंटी देने के लिए प्रक्रिया से गर्मी निकालती है। स्ट्रेच फिल्म मशीन मॉडल TW-20AD के लिए 15 टन औद्योगिक चिलर जिसकी शीतलन क्षमता लगभग 60KW (50000Kcal/h) है। इसमें पर्यावरण अनुकूल R410A/R407C रेफ्रिजरेंट, एयर-कूल्ड कंडेनसर, कंडेनसर पंख, एसएस कॉइल का उपयोग करने वाले दो स्क्रॉल 10HP पैनासोनिक कंप्रेसर शामिल हैं। पानी की टंकी हीट एक्सचेंजर, पानी पंप, प्रशीतन सर्किट, विस्तार वाल्व और सुरक्षा उपकरणों, तापमान नियंत्रक में। यह चिलर के शीर्ष पर पंखों के साथ है, इसलिए इसे कूलिंग टॉवर के साथ स्थापित करने की आवश्यकता नहीं है, जो आसानी से स्थापित होता है। एक्सट्रूज़न प्रक्रिया के दौरान सटीक तापमान बनाए रखना लगातार और उच्च गुणवत्ता वाली स्ट्रेच फिल्म बनाने के लिए महत्वपूर्ण है। औद्योगिक चिलर खिंचाव फिल्म की एक समान मोटाई, मजबूती और समग्र गुणों को सुनिश्चित करने, दोषों को कम करने और उत्पाद की गुणवत्ता में सुधार करने के लिए तापमान को नियंत्रित करने में मदद करते हैं।
15 वर्षों से अधिक समय से एक पेशेवर औद्योगिक चिलर निर्माता और आपूर्तिकर्ता के रूप में, टोंगवेई हमारे ग्राहकों के लिए हमारी निःशुल्क सेवा और तकनीकी सहायता प्रदान करने में हमेशा खुश रहता है, इसलिए यदि आप नहीं जानते कि अपनी स्ट्रेच फिल्म मशीन के लिए उपयुक्त चिलर का चयन कैसे करें, तो कृपया निःशुल्क प्रदान करें हमसे संपर्क करें, हम अपने समृद्ध अनुभव के आधार पर आपके अनुप्रयोगों के लिए अपना सर्वश्रेष्ठ चिलर समाधान देंगे।
यदि आप चीन में उच्च गुणवत्ता और उचित मूल्य पर औद्योगिक चिलर प्राप्त कर रहे हैं,संपर्क करेंअपने आवेदन के लिए तुरंत औद्योगिक चिलर का चयन करें।
नमूना |
TW-20AD |
||||
नाममात्र शीतलन क्षमता |
किलोवाट |
50HZ |
59.08 |
||
60HZ |
69.12 |
||||
टन |
50HZ |
16.80 |
|||
60HZ |
19.65 |
||||
ठंडे पानी का तापमान रेंज |
℃ |
5~35 |
|||
अधिकतम बिजली खपत |
किलोवाट |
18.8 |
|||
पूर्ण भार |
एम्प |
52.7 |
|||
शक्ति का स्रोत |
|
3PH-380V-50HZ(मानक) 3PH-220-480V-60HZ(अनुकूलित) |
|||
शीतल |
प्रकार |
|
R22/R407C/R410A/R134A |
||
नियंत्रण |
|
थर्मल विस्तार वाल्व का बाहरी संतुलन |
|||
कंप्रेसर |
प्रकार |
|
भली भांति बंद स्क्रॉल प्रकार |
||
शक्ति |
किलोवाट |
7.5*2 |
|||
मात्रा. |
इकाई |
2 |
|||
कंडेनसर |
प्रकार |
|
कुशल एल्युमीनियम फिनिश्ड कॉपर स्लीव + कम शोर वाला बाहरी रोटर पंखा |
||
हवा की मात्रा |
एम3/घंटा |
20000 |
|||
इंजन पंखा |
किलोवाट |
0.78*2 |
|||
बाष्पीकरण करनेवाला |
प्रकार |
|
पानी की टंकी के बाष्पीकरणकर्ता में कुंडल(मानक) शेल और ट्यूब प्रकार का बाष्पीकरणकर्ता(अनुकूलित) |
||
ठंडा जल प्रवाह दर |
एम3/घंटा |
10.16 |
|||
टैंक की मात्रा |
L |
280 |
|||
इनलेट और आउटलेट कनेक्शन (बीएसपी) |
इंच |
2-1/2'' |
|||
पानी का पम्प |
शक्ति |
किलोवाट |
2.2 |
||
पानी का प्रवाह |
एम3/घंटा |
25.2 |
|||
अधिकतम दबाव |
छड़ |
2 |
|||
सुरक्षा उपकरण |
कंप्रेसर ओवरहीटिंग सुरक्षा, ओवर-करंट सुरक्षा, उच्च और कम दबाव संरक्षण, अधिक तापमान संरक्षण, यातायात सुरक्षा, चरण अनुक्रम/चरण हानि सुरक्षा, निम्न स्तर की सुरक्षा, ठंढ सुरक्षा |
||||
आयाम |
मिमी |
2030*960*2020 |
|||
वज़न |
किलोग्राम |
660 |
»औद्योगिक चिलर शीतलन क्षमता 1/2 टन से 500 टन
»208-570V 60HZ 3चरण बिजली आपूर्ति संयुक्त राज्य अमेरिका, फिलीपींस, मैक्सिको, पेरू के ग्राहकों के लिए अनुकूलित
»तापमान नियंत्रण 7℃(45°F) से 25℃(77°F)
»एयर-कूल्ड या वाटर-कूल्ड चिलर विकल्प
»उच्च गुणवत्ता वाला स्क्रॉल या स्क्रू कंप्रेसर कंप्रेसर
»पर्यावरण के अनुकूल कुशल रेफ्रिजरेंट R407c/R410a/R134a
»वैकल्पिक के लिए पानी की टंकी, शेल और ट्यूब या एसएस पीएचई बाष्पीकरण में एसएस कॉइल
»बाहरी स्थापना के लिए जलरोधी डिज़ाइन
कंप्रेसर औद्योगिक चिलर में मुख्य प्रेरक है क्योंकि यह रेफ्रिजरेंट को चारों ओर हिलाने के लिए दबाव भिन्नता पैदा करता है।
स्ट्रेच फिल्म मशीन के लिए 15 टन 20HP औद्योगिक चिलर के लिए, जो दो यूनिट 10HP पैनासोनिक ब्रांड कंप्रेसर के साथ है, R410A/R407C/R134a रेफ्रिजरेंट का उपयोग करते हुए, यह ब्रांड संपीड़ित उच्च प्रशीतन दक्षता, कम शोर, ऊर्जा की बचत, पर्यावरण संरक्षण और स्थायित्व, सुरक्षा के साथ है और स्थिरता.
पैनासोनिक कंप्रेसर
बाष्पीकरणकर्ता औद्योगिक चिलर का एक महत्वपूर्ण घटक है, क्योंकि यह ठंडा होने वाले तरल से गर्मी निकालने के लिए जिम्मेदार है, यह कंप्रेसर और विस्तार वाल्व के बीच स्थित है। बाष्पीकरणकर्ता तीन प्रकार के होते हैं:पानी की टंकी में कुंडल बाष्पीकरणकर्ता, शेल और ट्यूब बाष्पीकरणकर्ता, 304SS स्टेनलेस स्टील प्लेट प्रकार बाष्पीकरणकर्ता।
एसएस जल टैंक बाष्पीकरणकर्ता में कुंडल
एसएस प्लेट प्रकार+ जल टैंक बाष्पीकरणकर्ता
शैल और ट्यूब बाष्पीकरणकर्ता
जल पंप को बंद स्थान में ठंडे पानी के दबाव और प्रवाह को बढ़ाने के लिए डिज़ाइन किया गया है।
चिलर के लिए पानी के पंप का दबाव लगभग 2 बार है, लेकिन यदि आपको अधिक पानी के दबाव की आवश्यकता है, तो कृपया पूछताछ करते समय हमें बताएं। उदाहरण के लिए, जब आप बोतल उड़ाने वाली मशीन को ठंडा करने के लिए चिलर का उपयोग करते हैं, तो पानी के पंप के लिए पानी के दबाव की आवश्यकता लगभग 4 बार होती है। छड़ ।
पानी का पम्प
उच्च दाब जल पम्प
औद्योगिक एयर कूल्ड चिलर के लिए कंडेनसर उच्च ताप विनिमय दक्षता और अच्छी स्थिरता के लिए कुशल क्रॉस-सीम पंख और महिला थ्रेडेड कॉपर ट्यूब से सुसज्जित है। इसका कार्य कंप्रेसर से निकलने वाली रेफ्रिजरेंट भाप को तरल या गैस-तरल मिश्रण में ठंडा करना है। .
एल्यूमिनियम फिन+फैन कंडेनसर
टोंगवेई चिलर सटीक डिजिटल तापमान नियंत्रक का उपयोग करते हैं, यह RS485 संचार पोर्ट है, जो दूरस्थ निगरानी और नियंत्रण कर सकता है। सरल ऑपरेशन, कम विफलता दर, उच्च सुरक्षा कारक, आसान स्थापना।
नियंत्रक पैनल
जब आप अपने अनुप्रयोग के लिए चिलर चुनते हैं तो आपको पांच महत्वपूर्ण चिलर विशिष्टताओं पर विचार करना होगा: चिलर के लिए शीतलन क्षमता, संचालन के लिए आवश्यक वोल्टेज, संबंधित पंप अश्वशक्ति और प्रवाह दर (कस्टम चयन के लिए हमसे संपर्क करें), रेफ्रिजरेंट, और बाष्पीकरणकर्ता। प्रकार।
सबसे अधिक पूछे जाने वाले प्रश्नों में से एक यह है कि हम चिलर की शीतलन क्षमता को कैसे जान सकते हैं। चिलर की शीतलन क्षमता चुनने के लिए हम KW, टन, But/h, Kcal/h का उपयोग करते हैं:1 किलोवाट=860 किलो कैलोरी/घंटा; 1 टन=3.517 किलोवाट; 1 किलोवाट=3412 बीटीयू/घंटा;
चिलर की शीतलन क्षमता की गणना करने का एक सूत्र भी है:
शीतलन क्षमता(किलोवाट)=प्रवाह दर(एम3/घंटा)*तापमान परिवर्तन(टी1-टी2)/0.86
हीट लोड = सी (विशिष्ट गर्मी) * एम (प्रति घंटे गुणवत्ता आउटपुट) * तापमान परिवर्तन (टी 1-टी 2)
चिलर को 20% बड़ा आकार दें, आदर्श आकार KW = KW x 1.2 में
नोट किया गया: T1:आने वाले पानी का तापमान (℃) T2:आवश्यक ठंडे पानी का तापमान(℃)
उदाहरण के लिए, 1 घंटे में 10m³ पानी को 35°c से 15°c तक ठंडा करने के लिए किस आकार के चिलर की आवश्यकता होगी?
तापमान अंतर = 35℃-15℃=20℃
जल प्रवाह दर = 10 m³/घंटा
शीतलन क्षमता किलोवाट में = 10 x 20 ÷ 0.86 = 232 किलोवाट
चिलर को बड़ा आकार दें = 232 x 1.2 = 278.4 किलोवाट
चिलर के लिए 278.4 किलोवाट शीतलन क्षमता की आवश्यकता है।
विभिन्न देशों और क्षेत्रों में औद्योगिक बिजली के लिए अलग-अलग मानक हैं, सामान्य बिजली आपूर्ति हैं208-230V, 380-420V,440-480V,50Hz या 60Hz, 3 चरण।
फिलीपींस में, बिजली की आपूर्ति 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH है;
सिंगापुर और मलेशिया में, बिजली आपूर्ति 415V 50HZ 3PH है;
मेक्सिको में, बिजली की आपूर्ति 220V 60HZ 3PH है;
संयुक्त राज्य अमेरिका में, बिजली की आपूर्ति 208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PH इत्यादि है
जब आप चिलर की क्षमता/टन भार तय करते हैं, तो हम आपको किलोवाट में उपयुक्त पंप की सिफारिश करेंगे, जो मानक पानी पंप लगभग 2 बार है। यदि आपको अधिक उच्च पानी के दबाव की आवश्यकता है, तो पूछताछ करते समय कृपया हमें बताएं।
R22, R410A, R407C, R404A, R134A वैकल्पिक विकल्प हैं।
R22: अच्छा शीतलन प्रभाव, लेकिन R22 को एक शक्तिशाली ग्रीनहाउस गैस माना जाता है, इसलिए अधिकांश देशों में यह प्रतिबंधित है।
R410A: पर्यावरण के अनुकूल, R-410A ने जापान, यूरोप और संयुक्त राज्य अमेरिका में आवासीय और वाणिज्यिक एयर कंडीशनर में उपयोग के लिए पसंदीदा रेफ्रिजरेंट के रूप में R-22 का स्थान ले लिया है। R-410A अन्य रेफ्रिजरेंट्स की तुलना में अधिक दबाव पर काम करता है।
R407C: R22 के लिए एक अच्छा प्रतिस्थापन, अच्छा शीतलन प्रभाव।
R404A: ऐसे अनुप्रयोग के लिए उपयुक्त जिसके लिए कम तापमान (-10°c से नीचे) की आवश्यकता होती है।
आर134ए: एक गैर-ज्वलनशील गैस जिसका उपयोग मुख्य रूप से "उच्च तापमान" रेफ्रिजरेंट के रूप में किया जाता है, जो 50℃ से ऊपर उच्च परिवेश तापमान पर काम करने वाले एयर-कूल्ड चिलर के लिए उपयुक्त है।
चिलर में आम तौर पर दो प्रकार के बाष्पीकरणकर्ता होते हैं: एकपानी की टंकी के बाष्पीकरणकर्ता में कुंडल, दूसरा हैशेल और ट्यूब बाष्पीकरणकर्ता.
कुंडल और टैंक बाष्पीकरणकर्ता, जिसमें अधिक सुविधाजनक उपयोग के लिए एक अंतर्निर्मित जल भंडारण टैंक है, इसलिए अतिरिक्त बफर टैंक की कोई आवश्यकता नहीं है। यह चिलर के लिए हमारा मानक बाष्पीकरणकर्ता भी है, यदि आपके पास बफर टैंक नहीं है, तो हम आपके चिलर के लिए इस बाष्पीकरणकर्ता का उपयोग करते हैं।
शेल और ट्यूब प्रकार का बाष्पीकरणकर्ता, जिसे जोड़ने के लिए एक अतिरिक्त जल बफर टैंक की आवश्यकता होती है।
औद्योगिक चिलर बहुत लोकप्रिय प्रशीतन प्रणाली है जो औद्योगिक और वाणिज्यिक उपयोग दोनों के लिए स्थिर और विश्वसनीय जल शीतलन स्रोत प्रदान कर सकता है, जिसका उपयोग प्लास्टिक उद्योग, खाद्य उद्योग, रसायन उद्योग और अन्य औद्योगिक में भी व्यापक रूप से किया जाता है।
औद्योगिक चिलर का उपयोग प्लास्टिक प्रसंस्करण और प्लास्टिक उद्योग में भी व्यापक रूप से किया जाता है जिसमें प्लास्टिक इंजेक्शन मोल्डिंग, प्लास्टिक एक्सट्रूड और एक्सट्रूज़न लाइनें, ब्लोइंग मोल्डिंग मशीनें शामिल हैं।
औद्योगिक एयर कूल्ड स्क्रॉल चिलर का उपयोग करने का कार्य उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए प्लास्टिक मोल्ड तापमान को ठंडा करने के लिए ठंडा जल प्रवाह दर प्रदान करना है।
प्लास्टिक उद्योग के लिए औद्योगिक चिलर
खाद्य उद्योग में तापमान नियंत्रण बनाए रखने, गुणवत्ता बनाए रखने, विभिन्न उत्पादन प्रक्रियाओं का समर्थन करने और नियमों का अनुपालन करने के लिए एयर कूल्ड चिलर महत्वपूर्ण हैं।
खाद्य उद्योग के लिए औद्योगिक चिलर
फार्मास्युटिकल उद्योग मिश्रण, एक्सट्रूज़न, मिश्रण, एयर कूल्ड स्क्रू चिलर जैसे विभिन्न ताप और शीतलन मापदंडों के माध्यम से प्रसंस्करण करके दवाएं तैयार करता है, जो कम तापमान वाला ठंडा पानी प्रदान करने वाली शीतलन मशीनें हैं, रासायनिक मशीनरी और फार्मास्युटिकल शीतलन प्रसंस्करण के तापमान को कम करती हैं।
रासायनिक उद्योग के लिए औद्योगिक वायु प्रक्रिया चिलर
एक पेशेवर औद्योगिक एयर कूल्ड प्रोसेस चिलर आपूर्तिकर्ता और निर्यातक के रूप में, शिपमेंट की व्यवस्था करने के लिए हमारे पास अपना स्वयं का शिपमेंट फारवर्डर है। हमारी चिलर मशीन प्लाईवुड पैकिंग के साथ है, जो परिवहन के दौरान क्षति को रोकती है और निर्यात मानकों को पूरा करती है। आपकी चिलर यूनिट को तीन तरीकों से वितरित किया जा सकता है:
1. हवा से जहाज: चूंकि चिलर कंप्रेसर, पानी पंप और पंखे के साथ है, कंप्रेसर के अंदर संपीड़ित रेफ्रिजरेंट और तेल विस्फोट की संभावना के साथ एक खतरनाक वस्तु है, इसलिए इसे परिवहन से पहले संपीड़ित रेफ्रिजरेंट को छोड़ने की आवश्यकता होती है। (इसका मतलब है कि इस शिपिंग तरीके को चुनते समय रेफ्रिजरेंट के बिना पानी का चिलर। मशीन आपके गंतव्य पर पहुंचने के बाद, आपको स्थानीय पेशेवरों द्वारा रेफ्रिजरेंट जोड़ना होगा। एयरलाइन कंपनी हमसे यह साबित करने के लिए कई दस्तावेज़ प्रदान करने का भी अनुरोध करती है कि चिलर एक खतरनाक उत्पाद नहीं है हवाई मार्ग से माल ढुलाई की लागत बहुत अधिक है, चिलर की लागत से अधिक हो सकती है, इसलिए डिलीवरी के लिए हवाई मार्ग हमारे ग्राहक के लिए अनुशंसित परिवहन का तरीका नहीं है।
2. समुद्र के द्वारा जहाज: परिवहन का समय हवाई मार्ग की तुलना में लंबा है, लेकिन माल ढुलाई लागत सस्ती है, और उपकरण गंतव्य पर पहुंचने के बाद रेफ्रिजरेंट जोड़ने की कोई आवश्यकता नहीं है। यह शिपिंग तरीका आपके लिए परिवहन का सबसे उपयुक्त तरीका है अपने स्थानीय बंदरगाह पर डिलीवरी के लिए।
3.यदि आपके पास चीन में अपने अन्य आपूर्तिकर्ता के पास अपना शिपमेंट कंटेनर है, तो हम चीन के किसी भी शहर में आपके आपूर्तिकर्ता को चिलर मशीन पहुंचाने में आपकी मदद कर सकते हैं।
