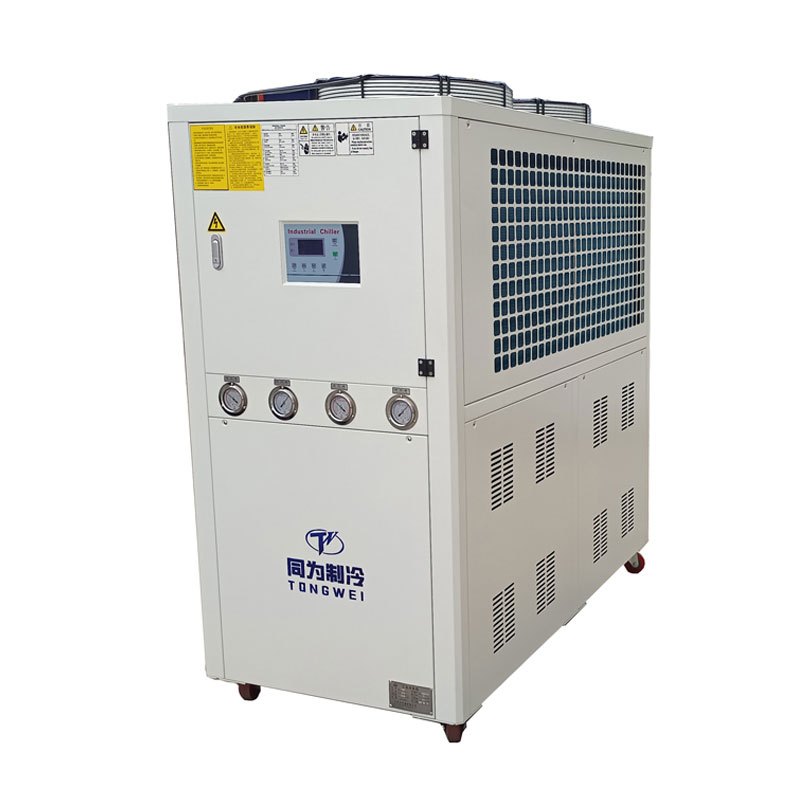

वैक्यूम पंप के लिए 6 टन औद्योगिक एयर चिलर सिस्टम

वैक्यूम पंप के लिए 6 टन 20 किलोवाट औद्योगिक एयर चिलर सिस्टम

वैक्यूम पंप के लिए उच्च गुणवत्ता वाला 6 टन औद्योगिक एयर चिलर सिस्टम चीन के निर्माताओं टोंगवेई द्वारा पेश किया जाता है। वैक्यूम पंप मॉडल TW-8AD के लिए 6 टन 20KW औद्योगिक एयर चिलर सिस्टम जिसकी शीतलन क्षमता लगभग 18000kcal/h (74000 But/h) है। इसमें पर्यावरण अनुकूल R410A/R407C रेफ्रिजरेंट, एयर-कूल्ड कंडेनसर का उपयोग करने वाला दो स्क्रॉल 4HP पैनासोनिक कंप्रेसर शामिल है। कंडेनसर पंख, पानी की टंकी हीट एक्सचेंजर में एसएस कॉइल, पानी पंप, प्रशीतन सर्किट, विस्तार वाल्व और सुरक्षा उपकरण, तापमान नियंत्रक। यह चिलर के शीर्ष पर पंखे के साथ है, इसलिए इसे कूलिंग टॉवर के साथ स्थापित करने की आवश्यकता नहीं है, जो आसानी से स्थापित हो जाता है।

टोंगवेई चीन में औद्योगिक एयर चिलर सिस्टम का विश्वसनीय निर्माता और आपूर्तिकर्ता है। कई वर्षों के प्रशीतन अनुभव के साथ, हम अद्भुत विशिष्टताओं, सुपर वारंटी ऑफ़र और बिक्री के बाद सर्वोत्तम सेवा के साथ सर्वोत्तम गुणवत्ता वाली चिलर मशीन के उत्पादन की गारंटी देते हैं।

यदि आप बिना पानी की खपत के कम लागत वाले रखरखाव वाले औद्योगिक एयर चिलर सिस्टम की तलाश में हैं, तो एक ऐसे औद्योगिक एयर चिलर सिस्टम का चयन करने के लिए हमसे संपर्क करें जो प्रतिस्पर्धी मूल्य के साथ आपके एप्लिकेशन से बिल्कुल मेल खाता हो।

वैक्यूम पंप के लिए 6 टन औद्योगिक एयर चिलर सिस्टम तकनीकी विशिष्टता मॉडल: TW-8AD

औद्योगिक एयर चिलर प्रणाली की विशेषताएं और लाभ

»औद्योगिक एयर चिलर सिस्टम शीतलन क्षमता 2 किलोवाट से 100 किलोवाट

»208-570V 60HZ 3चरण बिजली आपूर्ति संयुक्त राज्य अमेरिका, फिलीपींस, मैक्सिको, पेरू के ग्राहकों के लिए अनुकूलित

»तापमान नियंत्रण 7℃(45°F) से 25℃(77°F)

»इसे वॉटर कूलिंग टावर और वॉटर कूलिंग पंप के साथ स्थापित करने की आवश्यकता नहीं है, जो आसान स्थापना है।

»उच्च गुणवत्ता वाला स्क्रॉल या स्क्रू कंप्रेसर कंप्रेसर

»पर्यावरण के अनुकूल कुशल रेफ्रिजरेंट R407c/R410a/R134a

»एयर-कूल्ड कुशल कंडेनसर और बाष्पीकरणकर्ता

»R485 संचार पोर्ट

वैक्यूम पंप के लिए 6 टन औद्योगिक एयर चिलर सिस्टम के मुख्य घटक क्या हैं?

3.1 कंप्रेसर

कंप्रेसर औद्योगिक वायु चिलर प्रणाली में मुख्य प्रेरक है क्योंकि यह रेफ्रिजरेंट को चारों ओर हिलाने के लिए दबाव भिन्नता पैदा करता है।

वैक्यूम पंप के लिए 6 टन औद्योगिक एयर चिलर सिस्टम के लिए, जो दो यूनिट 4HP पैनासोनिक ब्रांड कंप्रेसर के साथ है, R410A/R407C रेफ्रिजरेंट का उपयोग करते हुए, यह ब्रांड कंप्रेस उच्च प्रशीतन दक्षता, कम शोर, ऊर्जा की बचत, पर्यावरण संरक्षण और स्थायित्व, सुरक्षा और स्थिरता के साथ है। .

पैनासोनिक कंप्रेसर

3.2 बाष्पीकरणकर्ता

बाष्पीकरणकर्ता औद्योगिक वायु चिलर का एक महत्वपूर्ण घटक है, क्योंकि यह ठंडा होने वाले तरल से गर्मी निकालने के लिए जिम्मेदार है, यह कंप्रेसर और विस्तार वाल्व के बीच स्थित है। बाष्पीकरणकर्ता तीन प्रकार के होते हैं:पानी की टंकी में कुंडल बाष्पीकरणकर्ता, शेल और ट्यूब बाष्पीकरणकर्ता, 304SS स्टेनलेस स्टील प्लेट प्रकार बाष्पीकरणकर्ता।

एसएस जल टैंक बाष्पीकरणकर्ता में कुंडल

एसएस प्लेट प्रकार+ जल टैंक बाष्पीकरणकर्ता

शैल और ट्यूब बाष्पीकरणकर्ता

3.3 जल पम्प

जल पंप को बंद स्थान में ठंडे पानी के दबाव और प्रवाह को बढ़ाने के लिए डिज़ाइन किया गया है।

चिलर के लिए पानी के पंप का दबाव लगभग 2 बार है, लेकिन यदि आपको अधिक उच्च पानी के दबाव की आवश्यकता है, तो कृपया पूछताछ करते समय हमें बताएं। उदाहरण के लिए, जब आप बोतल उड़ाने वाली मशीन को ठंडा करने के लिए चिलर का उपयोग करते हैं, तो पानी के पंप के लिए पानी के दबाव की आवश्यकता लगभग 4 बार होती है। छड़ ।

पानी का पम्प

उच्च दाब जल पम्प

3.4 कंडेनसर

औद्योगिक एयर कूल्ड वॉटर चिलर के लिए कंडेनसर उच्च ताप विनिमय दक्षता और अच्छी स्थिरता के लिए कुशल क्रॉस-सीम फिन और महिला थ्रेडेड कॉपर ट्यूब से सुसज्जित है। इसका कार्य कंप्रेसर से निकलने वाली रेफ्रिजरेंट भाप को तरल या गैस-तरल में ठंडा करना है। मिश्रण.

एल्यूमिनियम फिन+फैन कंडेनसर

3.5 नियंत्रक पैनल

टोंगवेई चिलर सटीक डिजिटल तापमान नियंत्रक का उपयोग करते हैं, यह RS485 संचार पोर्ट है, जो दूरस्थ निगरानी और नियंत्रण कर सकता है। सरल ऑपरेशन, कम विफलता दर, उच्च सुरक्षा कारक, आसान स्थापना।

नियंत्रक पैनल

औद्योगिक एयर चिलर सिस्टम के लिए अतिरिक्त भाग

मैं आपके आवेदन के लिए सही औद्योगिक एयर चिलर सिस्टम कैसे चुन सकता हूँ?

जब आप अपने अनुप्रयोग के लिए चिलर चुनते हैं तो आपको पांच महत्वपूर्ण चिलर विशिष्टताओं पर विचार करने की आवश्यकता होती है: चिलर के लिए शीतलन क्षमता, संचालन के लिए आवश्यक वोल्टेज, संबंधित पंप अश्वशक्ति और प्रवाह दर (कस्टम चयन के लिए हमसे संपर्क करें), रेफ्रिजरेंट, और बाष्पीकरणकर्ता। प्रकार।

5.1 चिलर के लिए सही शीतलन क्षमता की गणना करें

सबसे अधिक पूछे जाने वाले प्रश्नों में से एक यह है कि हम चिलर की शीतलन क्षमता को कैसे जान सकते हैं।  चिलर की शीतलन क्षमता चुनने के लिए हम KW, टन, But/h, Kcal/h का उपयोग करते हैं:1 किलोवाट=860 किलो कैलोरी/घंटा;  1 टन=3.517 किलोवाट; 1 किलोवाट=3412 बीटीयू/घंटा;

चिलर की शीतलन क्षमता की गणना करने का एक सूत्र भी है:

शीतलन क्षमता(किलोवाट)=प्रवाह दर(एम3/घंटा)*तापमान परिवर्तन(टी1-टी2)/0.86

हीट लोड = सी (विशिष्ट गर्मी) * एम (प्रति घंटे गुणवत्ता आउटपुट) * तापमान परिवर्तन (टी 1-टी 2)

चिलर को 20% बड़ा आकार दें, आदर्श आकार KW = KW x 1.2 में

नोट किया गया: T1: आने वाले पानी का तापमान (℃) · T2: आवश्यक ठंडे पानी का तापमान (℃)

उदाहरण के लिए, 1 घंटे में 10m³ पानी को 35°c से 15°c तक ठंडा करने के लिए किस आकार के चिलर की आवश्यकता होगी?

तापमान अंतर = 35℃-15℃=20℃

जल प्रवाह दर = 10 m³/घंटा

शीतलन क्षमता किलोवाट में = 10 x 20 ÷ 0.86 = 232 किलोवाट

चिलर को बड़ा आकार दें = 232 x 1.2 = 278.4 किलोवाट

चिलर के लिए 278.4 किलोवाट शीतलन क्षमता की आवश्यकता है।

5.2 शक्ति

विभिन्न देशों और क्षेत्रों में औद्योगिक बिजली के लिए अलग-अलग मानक हैं, सामान्य बिजली आपूर्ति हैं208-230V, 380-420V, 440-480V, 50Hz या 60Hz, 3 चरण।

फिलीपींस में, बिजली की आपूर्ति 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH है;

सिंगापुर और मलेशिया में, बिजली आपूर्ति 415V 50HZ 3PH है;

मेक्सिको में, बिजली की आपूर्ति 220V 60HZ 3PH है;

संयुक्त राज्य अमेरिका में, बिजली की आपूर्ति 208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PH इत्यादि है

5.3 जल पम्प

जब आप चिलर की क्षमता/टन भार तय करते हैं, तो हम आपको किलोवाट में उपयुक्त पंप की सिफारिश करेंगे, जो मानक पानी पंप लगभग 2 बार है। यदि आपको अधिक उच्च पानी के दबाव की आवश्यकता है, तो पूछताछ करते समय कृपया हमें बताएं।

5.4 रेफ्रिजरेंट

R22, R410A, R407C, R404A, R134A वैकल्पिक विकल्प हैं।

R22: अच्छा शीतलन प्रभाव, लेकिन R22 को एक शक्तिशाली ग्रीनहाउस गैस माना जाता है, इसलिए अधिकांश देशों में यह प्रतिबंधित है।

R410A: पर्यावरण के अनुकूल, R-410A ने जापान, यूरोप और संयुक्त राज्य अमेरिका में आवासीय और वाणिज्यिक एयर कंडीशनर में उपयोग के लिए पसंदीदा रेफ्रिजरेंट के रूप में R-22 का स्थान ले लिया है। R-410A अन्य रेफ्रिजरेंट्स की तुलना में अधिक दबाव पर काम करता है।

R407C: R22 के लिए एक अच्छा प्रतिस्थापन, अच्छा शीतलन प्रभाव।

R404A: ऐसे अनुप्रयोग के लिए उपयुक्त जिसके लिए कम तापमान (-10°c से नीचे) की आवश्यकता होती है।

आर134ए: एक गैर-ज्वलनशील गैस जिसका उपयोग मुख्य रूप से "उच्च तापमान" रेफ्रिजरेंट के रूप में किया जाता है, जो 50℃ से ऊपर उच्च परिवेश तापमान पर काम करने वाले एयर-कूल्ड चिलर के लिए उपयुक्त है।

5.5 बाष्पीकरणकर्ता चुनें

चिलर में आम तौर पर दो प्रकार के बाष्पीकरणकर्ता होते हैं: एकपानी की टंकी के बाष्पीकरणकर्ता में कुंडल, दूसरा हैशैल और ट्यूब वाष्पित हो जाते हैंआर।

कुंडल और टैंक बाष्पीकरणकर्ता, जिसमें अधिक सुविधाजनक उपयोग के लिए एक अंतर्निर्मित जल भंडारण टैंक है, इसलिए अतिरिक्त बफर टैंक की कोई आवश्यकता नहीं है। यह चिलर के लिए हमारा मानक बाष्पीकरणकर्ता भी है, यदि आपके पास बफर टैंक नहीं है, तो हम आपके चिलर के लिए इस बाष्पीकरणकर्ता का उपयोग करते हैं।

शेल और ट्यूब प्रकार का बाष्पीकरणकर्ता, जिसे जोड़ने के लिए एक अतिरिक्त जल बफर टैंक की आवश्यकता होती है।

वैक्यूम पंप के लिए 6 टन औद्योगिक एयर चिलर सिस्टम के औद्योगिक अनुप्रयोग

औद्योगिक एयर चिलर प्रणाली बहुत लोकप्रिय प्रशीतन प्रणाली है जो औद्योगिक और व्यावसायिक उपयोग दोनों के लिए स्थिर और विश्वसनीय जल शीतलन स्रोत प्रदान कर सकती है, जिसका उपयोग प्लास्टिक उद्योग, खाद्य उद्योग, रसायन उद्योग और अन्य औद्योगिक में भी व्यापक रूप से किया जाता है।

6.1 प्लास्टिक उद्योग

औद्योगिक एयर कूल्ड वॉटर चिलर का उपयोग प्लास्टिक प्रसंस्करण और प्लास्टिक उद्योग में भी व्यापक रूप से किया जाता है, जिसमें प्लास्टिक इंजेक्शन मोल्डिंग, प्लास्टिक एक्सट्रूड और एक्सट्रूज़न लाइनें, ब्लोइंग मोल्डिंग मशीनें शामिल हैं।

औद्योगिक एयर कूल्ड स्क्रॉल चिलर का उपयोग करने का कार्य उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए प्लास्टिक मोल्ड तापमान को ठंडा करने के लिए ठंडा जल प्रवाह दर प्रदान करना है।

प्लास्टिक उद्योग के लिए औद्योगिक एयर चिलर प्रणाली

6.2 खाद्य उद्योग

खाद्य उद्योग में तापमान नियंत्रण बनाए रखने, गुणवत्ता बनाए रखने, विभिन्न उत्पादन प्रक्रियाओं का समर्थन करने और नियमों का अनुपालन करने के लिए एयर कूल्ड चिलर महत्वपूर्ण हैं।

खाद्य उद्योग के लिए औद्योगिक एयर चिलर प्रणाली

6.3 रासायनिक उद्योग

फार्मास्युटिकल उद्योग मिश्रण, एक्सट्रूज़न, मिश्रण, एयर कूल्ड स्क्रू चिलर जैसे विभिन्न ताप और शीतलन मापदंडों के माध्यम से प्रसंस्करण करके दवाएं तैयार करता है, जो कम तापमान वाला ठंडा पानी प्रदान करने वाली शीतलन मशीनें हैं, रासायनिक मशीनरी और फार्मास्युटिकल शीतलन प्रसंस्करण के तापमान को कम करती हैं।

रासायनिक उद्योग के लिए औद्योगिक एयर चिलर प्रणाली

औद्योगिक एयर चिलर सिस्टम का शिपिंग तरीका

एक पेशेवर औद्योगिक एयर चिलर सिस्टम आपूर्तिकर्ता और निर्यातक के रूप में, शिपमेंट की व्यवस्था करने के लिए हमारे पास अपना स्वयं का शिपमेंट फारवर्डर है। हमारी चिलर मशीन प्लाईवुड पैकिंग के साथ है, जो परिवहन के दौरान क्षति को रोकती है और निर्यात मानकों को पूरा करती है। आपकी चिलर यूनिट को तीन तरीकों से वितरित किया जा सकता है:

1. हवा से जहाज: चूंकि चिलर कंप्रेसर, पानी पंप और पंखे के साथ है, कंप्रेसर के अंदर संपीड़ित रेफ्रिजरेंट और तेल विस्फोट की संभावना के साथ एक खतरनाक वस्तु है, इसलिए इसे परिवहन से पहले संपीड़ित रेफ्रिजरेंट को छोड़ने की आवश्यकता होती है। (इसका मतलब है कि इस शिपिंग तरीके को चुनते समय रेफ्रिजरेंट के बिना पानी का चिलर। मशीन आपके गंतव्य पर पहुंचने के बाद, आपको स्थानीय पेशेवरों द्वारा रेफ्रिजरेंट जोड़ना होगा। एयरलाइन कंपनी हमसे यह साबित करने के लिए कई दस्तावेज़ प्रदान करने का भी अनुरोध करती है कि चिलर एक खतरनाक उत्पाद नहीं है हवाई मार्ग से माल ढुलाई लागत बहुत अधिक है, चिलर की लागत से अधिक हो सकती है, इसलिए डिलीवरी के लिए हवाई मार्ग हमारे ग्राहक के लिए अनुशंसित परिवहन का तरीका नहीं है।

2. समुद्र के द्वारा जहाज: परिवहन का समय हवाई मार्ग की तुलना में लंबा है, लेकिन माल ढुलाई लागत सस्ती है, और उपकरण गंतव्य पर पहुंचने के बाद रेफ्रिजरेंट जोड़ने की कोई आवश्यकता नहीं है। यह शिपिंग तरीका आपके लिए परिवहन का सबसे उपयुक्त तरीका है अपने स्थानीय बंदरगाह पर डिलीवरी के लिए।

3.यदि आपके पास चीन में अपने अन्य आपूर्तिकर्ता के पास अपना शिपमेंट कंटेनर है, तो हम चीन के किसी भी शहर में आपके आपूर्तिकर्ता को चिलर मशीन पहुंचाने में आपकी मदद कर सकते हैं।

आपको अपने 6 टन औद्योगिक एयर चिलर सिस्टम फ़ॉर वैक्यूम पंप आपूर्तिकर्ता के लिए टोंगवेई को क्यों चुनना चाहिए?

▪ अनुभव जिस पर आप भरोसा कर सकते हैं

हम 15 वर्षों से अधिक समय से औद्योगिक चिलर का डिज़ाइन और निर्माण कर रहे हैं। एयर कूल्ड चिलर से लेकर वॉटर कूल्ड चिलर और इनके बीच की हर चीज तक, हमने लगभग हर उद्योग और हर एप्लिकेशन के लिए चिलर बनाए हैं।

▪ तेज़ उद्धरण

आज ही अपने प्रोजेक्ट के लिए कोटेशन प्राप्त करें! हम आम तौर पर 2 घंटे के भीतर एक कस्टम उद्धरण प्रदान करते हैं।

▪ 24/7 ग्राहक सेवा

यकीन मानिए हम हमेशा आपके साथ रहेंगे। चाहे आपका कोई प्रश्न हो या उद्धरण की आवश्यकता हो, 24 घंटे प्रतिदिन कोई न कोई फ़ोन का उत्तर देता रहता है।

▪ टिकाऊ, विश्वसनीय चिलर मशीन और प्रतिस्पर्धी मूल्य

हमारे उत्पाद उच्च गुणवत्ता वाली सामग्रियों से निर्मित होते हैं और हम सभी औद्योगिक चिलरों पर प्रतिस्पर्धी वारंटी प्रदान करते हैं।
