15 टन औद्योगिक जल चिलर इकाई

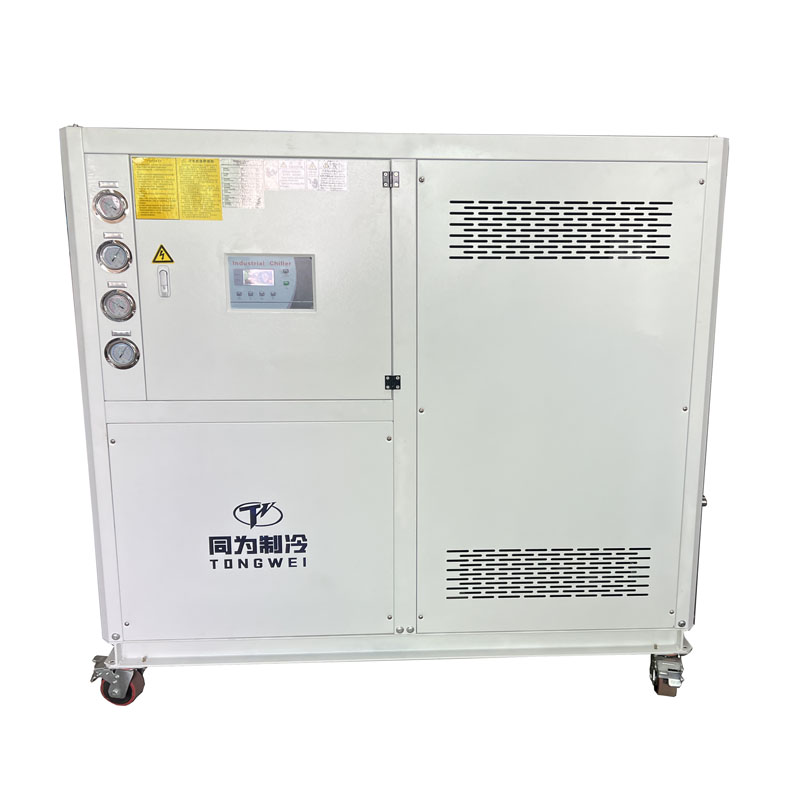

15 टन 70 किलोवाट औद्योगिक जल चिलर इकाई

टोंगवेई में चीन से 15 टन औद्योगिक जल चिलर इकाई का विशाल चयन ढूंढें। औद्योगिक जल चिलर इकाई एक प्रकार का शीतलन उपकरण है जिसका उपयोग किसी प्रक्रिया से गर्मी निकालने के लिए किया जाता है और इसमें रेफ्रिजरेंट से गर्मी निकालने के लिए एक अलग कूलिंग टॉवर होता है। इसका उपयोग इंजेक्शन मोल्डिंग, खाद्य और पेय पदार्थ, उपकरण और डाई-कटिंग, लेजर, रसायन, मशीन टूल्स, अर्धचालक, आदि जैसे उद्योगों की एक विस्तृत श्रृंखला में उत्पादों, तंत्र और फैक्ट्री मशीनरी के नियंत्रित पानी के तापमान के लिए किया जाता है। R410A/R407C रेफ्रिजरेंट का उपयोग करके दो 10HP हर्मेटिक स्क्रॉल पैनासोनिक कंप्रेसर के साथ 15 टन औद्योगिक वॉटर चिलर यूनिट मॉडल TW-20WD। रेफ्रिजरेंट एक गैर-घटती ओजोन गैस है और इसे पर्यावरण के अनुकूल माना जाता है। इसमें शेल और ट्यूब कंडेनसर, पानी की टंकी के बाष्पीकरणकर्ता में स्टेनलेस स्टील का तार, प्रशीतन सर्किट, माइक्रोप्रोसेसर नियंत्रक, पानी पंप और सुरक्षा उपकरण भी शामिल हैं। ये चिलर इकाइयाँ एक कुशल, विश्वसनीय, पूरी तरह से बनाने के लिए नवीनतम ऊर्जा-बचत तकनीक के साथ अभिनव बाष्पीकरणकर्ता डिजाइन को जोड़ती हैं। प्रतिस्पर्धी मूल्य पर पैकेज्ड प्रोसेस चिलर।

चीन में एक शीर्ष औद्योगिक वॉटर चिलर यूनिट निर्माता और आपूर्तिकर्ता के रूप में, हमारी औद्योगिक वॉटर चिलर यूनिट हमारे उच्च योग्य कार्यबल द्वारा प्रीमियम गुणवत्ता वाले घटकों और पूर्व-परिभाषित प्रशीतन उद्योग मानदंडों और मानकों का पालन करते हुए उन्नत तकनीक का उपयोग करके निर्मित की जाती है। यह वाटर-कूल्ड चिलर उत्पादों की मजबूती, दीर्घायु और संक्षारण प्रतिरोध सुनिश्चित करता है। हमारे वाटर-कूल्ड चिलर हमारे ग्राहकों की जरूरतों को पूरा करने के लिए विभिन्न आकारों और कॉन्फ़िगरेशन में उपलब्ध हैं।

15 टन औद्योगिक जल चिलर इकाई तकनीकी विशिष्टता मॉडल: TW-15WD

15 टन औद्योगिक जल चिलर इकाई कैसे काम करती है?

औद्योगिक जल चिलर इकाई की विशेषताएं

»औद्योगिक जल चिलर इकाई क्षमता 5 किलोवाट से 1500 किलोवाट

»तापमान नियंत्रण 7℃ से 25℃

»तापमान स्थिरता ±0.1℃ से ±2℃

»उच्च गुणवत्ता वाला स्क्रॉल/स्क्रू कंप्रेसर

»वैकल्पिक के लिए पानी की टंकी, शेल और ट्यूब में एसएस कॉइल या एसएस ब्रेज़्ड-प्लेट प्रकार बाष्पीकरणकर्ता। प्लेट प्रकार का बाष्पीकरणकर्ता बड़ी गर्मी हस्तांतरण सतह, कम शीतलक दबाव हानि और एक कॉम्पैक्ट डिजाइन प्रदान करता है।

»संचलन पहियों के साथ कॉम्पैक्ट डिजाइन

»उच्च दक्षता वाले कूलिंग के लिए वॉटर कूलिंग टावर से जुड़ना

15 टन औद्योगिक जल चिलर इकाई के मुख्य घटक क्या हैं?

4.1 कंप्रेसर

कंप्रेसर औद्योगिक जल चिलर इकाई में मुख्य प्रेरक है क्योंकि यह रेफ्रिजरेंट को चारों ओर हिलाने के लिए दबाव भिन्नता पैदा करता है।

15 टन 70KW औद्योगिक जल चिलर इकाई के लिए, जो दो इकाइयों 10HP पैनासोनिक ब्रांड कंप्रेसर के साथ है, R410A/R407C रेफ्रिजरेंट का उपयोग करते हुए, यह ब्रांड संपीड़ित उच्च प्रशीतन दक्षता, कम शोर, ऊर्जा की बचत, पर्यावरण संरक्षण और स्थायित्व, सुरक्षा और स्थिरता के साथ है।

पैनासोनिक कंप्रेसर

4.2 बाष्पीकरणकर्ता

बाष्पीकरणकर्ता औद्योगिक जल चिलर इकाई का एक महत्वपूर्ण घटक है, क्योंकि यह ठंडा होने वाले तरल से गर्मी निकालने के लिए जिम्मेदार है, यह कंप्रेसर और विस्तार वाल्व के बीच स्थित है। बाष्पीकरणकर्ता तीन प्रकार के होते हैं:पानी की टंकी में कुंडल बाष्पीकरणकर्ता, शेल और ट्यूब बाष्पीकरणकर्ता, 304SS स्टेनलेस स्टील प्लेट प्रकार बाष्पीकरणकर्ता।

एसएस जल टैंक बाष्पीकरणकर्ता में कुंडल

एसएस प्लेट प्रकार+ जल टैंक बाष्पीकरणकर्ता

शैल और ट्यूब बाष्पीकरणकर्ता

4.3 जल पम्प

जल पंप को बंद स्थान में ठंडे पानी के दबाव और प्रवाह को बढ़ाने के लिए डिज़ाइन किया गया है।

चिलर के लिए पानी के पंप का दबाव लगभग 2 बार है, लेकिन यदि आपको अधिक उच्च पानी के दबाव की आवश्यकता है, तो कृपया पूछताछ करते समय हमें बताएं। उदाहरण के लिए, जब आप बोतल उड़ाने वाली मशीन को ठंडा करने के लिए चिलर का उपयोग करते हैं, तो पानी के पंप के लिए पानी के दबाव की आवश्यकता लगभग 4 बार होती है। छड़ ।

पानी का पम्प

उच्च दाब जल पम्प

4.4 कंडेनसर

औद्योगिक जल चिलर इकाई के लिए कंडेनसर शेल और ट्यूब है, जिसमें आंतरिक तांबे की ट्यूब बाहरी धागे की एम्बॉसिंग प्रक्रिया को नियोजित करती है। यह डिज़ाइन प्रक्रिया के दौरान रेफ्रिजरेंट और पानी के बीच गर्मी विनिमय दक्षता को प्रभावी ढंग से बढ़ाता है। पारंपरिक चिकनी तांबे की ट्यूबों की तुलना में, बाहरी धागा उभारने की प्रक्रिया तांबे की ट्यूबों के सतह क्षेत्र को बढ़ाती है, जिससे गर्मी विनिमय के लिए संपर्क क्षेत्र का विस्तार होता है और कंडेनसर की तापीय चालकता में सुधार होता है। यह अनुकूलन डिज़ाइन वाटर-कूल्ड चिलर के कंडेनसर को रेफ्रिजरेंट से पानी में गर्मी को अधिक तेजी से और लगातार स्थानांतरित करने की अनुमति देता है, जिससे पानी गर्मी को दूर ले जाने में सक्षम होता है।

शैल और ट्यूब कंडेनसर

4.5 नियंत्रक पैनल

टोंगवेई चिलर सटीक डिजिटल तापमान नियंत्रक का उपयोग करते हैं, यह RS485 संचार पोर्ट है, जो दूरस्थ निगरानी और नियंत्रण कर सकता है। सरल ऑपरेशन, कम विफलता दर, उच्च सुरक्षा कारक, आसान स्थापना।

नियंत्रक पैनल

औद्योगिक जल चिलर इकाई के लिए अतिरिक्त भाग

मैं सही 15 टन औद्योगिक जल चिलर इकाई कैसे चुन सकता हूँ?

जब आप अपने अनुप्रयोग के लिए चिलर चुनते हैं तो आपको पांच महत्वपूर्ण चिलर विशिष्टताओं पर विचार करने की आवश्यकता होती है: चिलर की शीतलन क्षमता, संचालन के लिए आवश्यक वोल्टेज, संबंधित पंप अश्वशक्ति और प्रवाह दर (कस्टम चयन के लिए हमसे संपर्क करें), रेफ्रिजरेंट, और बाष्पीकरणकर्ता। प्रकार।

6.1 चिलर के लिए शीतलन क्षमता

सबसे अधिक पूछे जाने वाले प्रश्नों में से एक यह है कि हम चिलर की शीतलन क्षमता को कैसे जान सकते हैं। चिलर की शीतलन क्षमता चुनने के लिए हम KW, टन, But/h, Kcal/h का उपयोग करते हैं:1 किलोवाट=860 किलो कैलोरी/घंटा;  1 टन=3.517 किलोवाट; 1 किलोवाट=3412 बीटीयू/घंटा;

चिलर की शीतलन क्षमता की गणना करने का एक सूत्र भी है:

शीतलन क्षमता(किलोवाट)=प्रवाह दर(एम3/घंटा)*तापमान परिवर्तन(टी1-टी2)/0.86

हीट लोड = सी (विशिष्ट गर्मी) * एम (प्रति घंटे गुणवत्ता आउटपुट) * तापमान परिवर्तन (टी 1-टी 2)

चिलर को 20% बड़ा आकार दें, आदर्श आकार KW = KW x 1.2 में

नोट किया गया: T1: आने वाले पानी का तापमान (℃) · T2: आवश्यक ठंडे पानी का तापमान (℃)

उदाहरण के लिए, 1 घंटे में 10m³ पानी को 35°c से 15°c तक ठंडा करने के लिए किस आकार के चिलर की आवश्यकता होगी?

तापमान अंतर = 35℃-15℃=20℃

जल प्रवाह दर = 10 m³/घंटा

शीतलन क्षमता किलोवाट में = 10 x 20 ÷ 0.86 = 232 किलोवाट

चिलर को बड़ा आकार दें = 232 x 1.2 = 278.4 किलोवाट

चिलर के लिए 278.4 किलोवाट शीतलन क्षमता की आवश्यकता है।

6.2 शक्ति

विभिन्न देशों और क्षेत्रों में औद्योगिक बिजली के लिए अलग-अलग मानक हैं, सामान्य बिजली आपूर्ति हैं208-230V, 380-420V, 440-480V, 50Hz या 60Hz, 3चरण।

फिलीपींस में, बिजली की आपूर्ति 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH है;

सिंगापुर और मलेशिया में, बिजली आपूर्ति 415V 50HZ 3PH है;

मेक्सिको में, बिजली की आपूर्ति 220V 60HZ 3PH है;

संयुक्त राज्य अमेरिका में, बिजली की आपूर्ति 208V 60HZ 3PH;575V 60HZ 3PH;480V 60HZ 3PH इत्यादि है

6.3 जल पम्प

जब आप चिलर की क्षमता/टन भार तय करते हैं, तो हम आपको किलोवाट में उपयुक्त पंप की सिफारिश करेंगे, जो मानक पानी पंप लगभग 2 बार है। यदि आपको अधिक उच्च पानी के दबाव की आवश्यकता है, तो पूछताछ करते समय कृपया हमें बताएं।

6.4 रेफ्रिजरेंट

R22, R410A, R407C, R404A, R134A वैकल्पिक विकल्प हैं।

R22: अच्छा शीतलन प्रभाव, लेकिन R22 को एक शक्तिशाली ग्रीनहाउस गैस माना जाता है, इसलिए अधिकांश देशों में यह प्रतिबंधित है।

R410A: पर्यावरण के अनुकूल, R-410A ने जापान, यूरोप और संयुक्त राज्य अमेरिका में आवासीय और वाणिज्यिक एयर कंडीशनर में उपयोग के लिए पसंदीदा रेफ्रिजरेंट के रूप में R-22 का स्थान ले लिया है। R-410A अन्य रेफ्रिजरेंट्स की तुलना में अधिक दबाव पर काम करता है।

R407C: R22 के लिए एक अच्छा प्रतिस्थापन, अच्छा शीतलन प्रभाव।

R404A: ऐसे अनुप्रयोग के लिए उपयुक्त जिसके लिए कम तापमान (-10°c से नीचे) की आवश्यकता होती है।

आर134ए: एक गैर-ज्वलनशील गैस जिसका उपयोग मुख्य रूप से "उच्च तापमान" रेफ्रिजरेंट के रूप में किया जाता है, जो 50℃ से ऊपर उच्च परिवेश तापमान पर काम करने वाले एयर-कूल्ड चिलर के लिए उपयुक्त है।

6.5 बाष्पीकरणकर्ता चुनें

चिलर में आम तौर पर दो प्रकार के बाष्पीकरणकर्ता होते हैं: एकपानी की टंकी के बाष्पीकरणकर्ता में कुंडल, दूसरा हैशेल और ट्यूब बाष्पीकरणकर्ता.

कुंडल और टैंक बाष्पीकरणकर्ता, जिसमें अधिक सुविधाजनक उपयोग के लिए एक अंतर्निर्मित जल भंडारण टैंक है, इसलिए अतिरिक्त बफर टैंक की कोई आवश्यकता नहीं है। यह चिलर के लिए हमारा मानक बाष्पीकरणकर्ता भी है, यदि आपके पास बफर टैंक नहीं है, तो हम आपके चिलर के लिए इस बाष्पीकरणकर्ता का उपयोग करते हैं।

शेल और ट्यूब प्रकार का बाष्पीकरणकर्ता, जिसे जोड़ने के लिए एक अतिरिक्त जल बफर टैंक की आवश्यकता होती है।

अपनी औद्योगिक वॉटर चिलर इकाई के लिए सही वॉटर कूलिंग टॉवर कैसे चुनें?

वाटर कूल्ड चिलर को गर्मी अपव्यय के लिए वाटर कूलिंग टावर और बाहर वाटर कूलिंग पंप से कनेक्ट करने की आवश्यकता होती है, तो अपने वाटर चिलर के लिए सही वाटर कूलिंग टावर मॉडल कैसे चुनें?

वाटर कूल्ड चिलर के लिए कूलिंग टावर चुनते समय आपको तीन महत्वपूर्ण तापमान कारकों पर विचार करना होगा:इनलेट गर्म पानी का तापमान, आउटलेट ठंडे पानी का तापमानई, औरगीला बल्ब तापमान. गर्म पानी का तापमान वह होता है जो टॉवर में प्रवेश करता है। ठंडे पानी का तापमान वह है जो पानी छोड़ता है जबकि गीला बल्ब तापमान उस भौगोलिक क्षेत्र के प्रचलित तापमान को संदर्भित करता है जहां टॉवर स्थित है।

दृष्टिकोण शब्द का उपयोग टावर में प्रवेश करते समय पानी के स्रोत के तापमान और टावर से निकलने के बाद पानी के तापमान के बीच अंतर को संदर्भित करने के लिए किया जाता है। यह ताप विनिमय प्रक्रिया की प्रभावशीलता का एक महत्वपूर्ण निर्धारक है।

सही कूलिंग टावर चुनने के लिए यांत्रिक दक्षता को प्राथमिकता दी जानी चाहिए। यह कूलिंग टॉवर के भीतर परिवेशी वायु को प्रसारित करने के लिए आवश्यक पंखे की शक्ति की मात्रा को संदर्भित करता है। सीमा - या गर्म और ठंडे पानी के बीच तापमान में अंतर - भी महत्वपूर्ण है क्योंकि यह ऊर्जा के उपयोग को प्रभावित करेगा।

इसलिए यह जानने के लिए कि पर्याप्त शीतलन क्षमता वाले शीतलन जल टावर का चयन कैसे किया जाए, आपको यह समझना चाहिए कि किन परिस्थितियों में शीतलन टावर के उपयोग की आवश्यकता होती है। कृपया नीचे दिया गया वॉटर कूलिंग टॉवर वॉटर कूल्ड स्क्रू चिलर के लिए उपयुक्त है:

15 टन औद्योगिक जल चिलर इकाई का शिपिंग तरीका

एक पेशेवर औद्योगिक जल चिलर आपूर्तिकर्ता और निर्यातक के रूप में, शिपमेंट की व्यवस्था करने के लिए हमारे पास अपना स्वयं का शिपमेंट फारवर्डर है। हमारी चिलर मशीन प्लाईवुड पैकिंग के साथ है, जो परिवहन के दौरान क्षति को रोकती है और निर्यात मानकों को पूरा करती है। आपकी चिलर इकाई को तीन तरीकों से वितरित किया जा सकता है:

1. हवा से जहाज: चूंकि चिलर कंप्रेसर, पानी पंप और पंखे के साथ है, कंप्रेसर के अंदर संपीड़ित रेफ्रिजरेंट और तेल विस्फोट की संभावना के साथ एक खतरनाक वस्तु है, इसलिए इसे परिवहन से पहले संपीड़ित रेफ्रिजरेंट को छोड़ने की आवश्यकता होती है। (इसका मतलब है कि इस शिपिंग तरीके को चुनते समय रेफ्रिजरेंट के बिना पानी का चिलर। मशीन आपके गंतव्य पर पहुंचने के बाद, आपको स्थानीय पेशेवरों द्वारा रेफ्रिजरेंट जोड़ना होगा। एयरलाइन कंपनी हमसे यह साबित करने के लिए कई दस्तावेज़ प्रदान करने का भी अनुरोध करती है कि चिलर एक खतरनाक उत्पाद नहीं है हवाई मार्ग से माल ढुलाई लागत बहुत अधिक है, चिलर की लागत से अधिक हो सकती है, इसलिए डिलीवरी के लिए हवाई मार्ग हमारे ग्राहक के लिए अनुशंसित परिवहन का तरीका नहीं है।

2. समुद्र के द्वारा जहाज: परिवहन का समय हवाई मार्ग की तुलना में लंबा है, लेकिन माल ढुलाई लागत सस्ती है, और उपकरण गंतव्य पर पहुंचने के बाद रेफ्रिजरेंट जोड़ने की कोई आवश्यकता नहीं है। यह शिपिंग तरीका आपके लिए परिवहन का सबसे उपयुक्त तरीका है अपने स्थानीय बंदरगाह पर डिलीवरी के लिए।

3.यदि आपके पास चीन में अपने अन्य आपूर्तिकर्ता के पास अपना शिपमेंट कंटेनर है, तो हम चीन के किसी भी शहर में आपके आपूर्तिकर्ता को चिलर मशीन पहुंचाने में आपकी मदद कर सकते हैं।

आपको अपने औद्योगिक जल चिलर इकाई आपूर्तिकर्ता के लिए टोंगवेई को क्यों चुनना चाहिए?

▪ अनुभव जिस पर आप भरोसा कर सकते हैं

हम 15 वर्षों से अधिक समय से औद्योगिक प्रक्रिया चिलर का डिजाइन और निर्माण कर रहे हैं। एयर कूल्ड चिलर से लेकर वॉटर कूल्ड चिलर और इनके बीच की हर चीज तक, हमने लगभग हर उद्योग और हर एप्लिकेशन के लिए चिलर बनाए हैं।

▪ तेज़ उद्धरण

आज ही अपने प्रोजेक्ट के लिए कोटेशन प्राप्त करें! हम आम तौर पर 2 घंटे के भीतर एक कस्टम कोटेशन प्रदान करते हैं।

▪ 24/7 ग्राहक सेवा

यकीन मानिए हम हमेशा आपके साथ रहेंगे। चाहे आपका कोई प्रश्न हो या उद्धरण की आवश्यकता हो, 24 घंटे प्रतिदिन कोई न कोई फ़ोन का उत्तर देता रहता है।

▪ टिकाऊ, विश्वसनीय चिलर मशीन और प्रतिस्पर्धी मूल्य

हमारे उत्पाद उच्च गुणवत्ता वाली सामग्रियों से निर्मित होते हैं और हम सभी औद्योगिक चिलरों पर प्रतिस्पर्धी वारंटी प्रदान करते हैं।
