10 टन से 1000 टन ओपन टाइप राउंड कूलिंग टॉवर सिस्टम

10 टन से 1000 टन ओपन टाइप राउंड कूलिंग टॉवर सिस्टम

वाटर कूलिंग टावर क्या है?

वाटर कूलिंग टावर एक ऐसा उपकरण है जो शीतलक, आमतौर पर पानी के प्रवाह के साथ इसे कम तापमान तक ठंडा करके वातावरण में अपशिष्ट गर्मी को अस्वीकार कर देता है। एक कूलिंग टॉवर पानी के वाष्पीकरण का उपयोग प्रक्रिया की गर्मी को हटाने और काम कर रहे तरल पदार्थ को गीले-बल्ब हवा के तापमान के करीब ठंडा करने के लिए कर सकता है, या, सूखे कूलिंग टॉवर के मामले में, काम कर रहे तरल पदार्थ को ठंडा करने के लिए रेडिएटर का उपयोग करके पूरी तरह से हवा पर निर्भर करता है। शुष्क-बल्ब हवा के तापमान के पास। कूलिंग फिल्म एक घुमावदार टवील डिज़ाइन को अपनाती है, जो टावर में पानी के संचलन और ठंडी हवा के बीच संपर्क और गर्मी विनिमय को प्रभावी ढंग से बढ़ाती है, जिससे टावर में हवा का प्रवाह अधिक उचित हो जाता है और वायु प्रतिरोध कम हो जाता है। साथ ही, पंखा विशेष आकार के ब्लेड डिज़ाइन को अपनाता है, जो अधिक सुचारू रूप से चलता है, इसमें कम शोर और उच्च शीतलन दक्षता होती है। कूलिंग टॉवर शेल उच्च गुणवत्ता वाले उच्च शक्ति वाले फाइबरग्लास से बना है, जो प्राकृतिक कारकों और रासायनिक पदार्थों से खराब नहीं होता है और ताजा रहता है। सभी इस्पात संरचनाएं हॉट-डिप गैल्वनाइज्ड हैं, जो ऑक्सीकरण-रोधी और जंग-रोधी हैं, जो टावर को अधिक टिकाऊ बनाती हैं।

सामान्य अनुप्रयोगों में रिफाइनरियों, पेट्रोकेमिकल और अन्य रासायनिक संयंत्रों, थर्मल पावर स्टेशनों, परमाणु ऊर्जा संयंत्रों और इमारतों को ठंडा करने के लिए उपयोग किए जाने वाले एचवीएसी सिस्टम में परिसंचारी पानी को ठंडा करना शामिल है। टावर में प्रवेश करने वाली हवा के प्रकार के अनुसार वर्गीकरण: कूलिंग टावरों के मुख्य प्रकार प्राकृतिक ड्राफ्ट कूलिंग टावर और प्रेरित ड्राफ्ट कूलिंग टावर हैं।

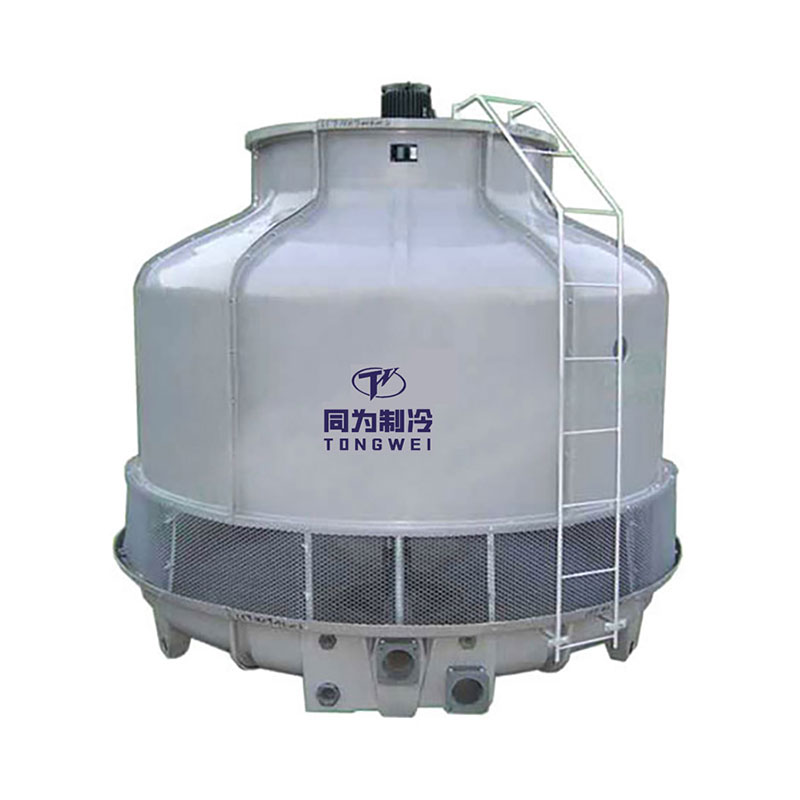

गोल प्रकार का वाटर कूलिंग टॉवर

10 टन से 1000 टन ओपन टाइप राउंड कूलिंग टॉवर सिस्टम तकनीकी विशिष्टताएँ

वाटर कूलिंग टॉवर की विशेषताएं और लाभ

»हमारा वॉटर कूलिंग टावर एक कॉम्पैक्ट डिज़ाइन, उच्च कूलिंग दक्षता वाला है, और इंस्टॉलेशन के लिए कम जगह लेता है।

»सामान्य कूलिंग टावरों की तुलना में अधिक उत्तम कूलिंग प्रदर्शन, कम बिजली की खपत, आपके पैसे की बचत।

»फाइबरग्लास कूलिंग टावरों में संक्षारण प्रतिरोध, उच्च शक्ति, हल्के वजन, छोटे आकार, छोटे पदचिह्न, सुंदर उपस्थिति और स्थायित्व, और सुविधाजनक परिवहन, स्थापना और रखरखाव के फायदे हैं।

»ग्लास फाइबर प्रबलित प्लास्टिक कूलिंग टॉवर काउंटर-फ्लो एयर हीट एक्सचेंज तकनीक को अपनाता है, और फिलर पानी के स्प्रे क्षेत्र को फैलाने के लिए उच्च गुणवत्ता वाले संशोधित परक्लोरेथीलीन तरंग प्लेटों का उपयोग करता है; जल वितरक को घुमाने से, जल वितरण समान रूप से वितरित होता है और शीतलन प्रभाव में सुधार होता है।

»कूलिंग टावर का आकार उचित, स्थिर वायु प्रवाह, उत्कृष्ट सामग्री और चमकीला रंग है। सतह कोटिंग राल में एंटी-यूवी एजेंट होता है, जो उम्र बढ़ने-प्रतिरोधी, उच्च शक्ति, हल्के वजन और संक्षारण प्रतिरोधी होता है।

»कूलिंग टावर फिलिंग मेम्ब्रेन: क्षैतिज पसलियों के साथ संशोधित पीवीसी नालीदार प्लेट का उपयोग, मजबूत जल भार वितरण क्षमता, कम प्रतिरोध, अच्छा थर्मल प्रदर्शन, 70 डिग्री का उच्च तापमान प्रतिरोध, कम तापमान - 50 डिग्री और अच्छा आग प्रतिरोध।

15 वर्षों से अधिक समय से एक पेशेवर कूलिंग टॉवर निर्माता के रूप में, टोंगवेई के उत्पादों को विभाजित किया गया हैएक गोलाकार काउंटर फ्लो कूलिंग टॉवर, एक वर्गाकार काउंटर फ्लो कूलिंग टॉवर, एक वर्गाकार क्रॉस फ्लो कूलिंग टॉवरऔर एक बड़ा एफआरपी कूलिंग टॉवर।

हमारे कारखाने द्वारा उत्पादित कूलिंग टॉवर श्रृंखला के उत्पाद संक्षारण प्रतिरोधी, उच्च शक्ति, हल्के, छोटे आकार, छोटे पदचिह्न, सुंदर और टिकाऊ और परिवहन, स्थापना और रखरखाव के लिए सुविधाजनक हैं।

इसलिए, हमारे कूलिंग टॉवर का व्यापक रूप से उद्योगों के सभी क्षेत्रों में उपयोग किया जाता है, जैसे एयर कंडीशनिंग, प्रशीतन, वायु संपीड़न स्टेशन, हीटिंग भट्टी, संघनन प्रक्रिया और अन्य शीतलन जल चक्र प्रणाली।

कूलिंग टावर का उद्देश्य क्या है?

वाटर कूलिंग टॉवर का उपयोग पानी को ठंडा करने के लिए किया जाता है और यह एक विशाल हीट एक्सचेंजर है जो वातावरण में इमारत की गर्मी को हटा देता है और ठंडे पानी को कूलर में लौटा देता है। वाटर कूलिंग टावरों को चिलर से गर्म पानी प्राप्त होता है।

इस गर्म पानी को कंडेनसर पानी कहा जाता है क्योंकि यह चिलर के कंडेनसर में गर्मी प्राप्त करता है। कूलर आमतौर पर निचले स्तर पर होता है, जैसे बेसमेंट। कूलिंग टॉवर का उद्देश्य पानी को ठंडा करना है ताकि वह अधिक गर्मी को अवशोषित करने के लिए चिलर में वापस आ सके।

वाटर कूलिंग टावर कैसे काम करता है?

एयर कंडीशनिंग उपकरण और औद्योगिक प्रक्रियाएं बड़ी मात्रा में गर्म पानी उत्पन्न करती हैं जिन्हें ठंडा करने की आवश्यकता होती है। यहीं पर औद्योगिक कूलिंग टावर आते हैं। अत्यधिक गरम पानी कूलिंग टावर से होकर गुजरता है जहां इसे पुन: प्रसारित किया जाता है और ठंडी, शुष्क हवा के संपर्क में लाया जाता है। गर्मी वाष्पीकरण के माध्यम से परिसंचारी कूलिंग टॉवर के पानी को छोड़ देती है।

इसे वाष्पीकरणीय शीतलन कहते हैं। ठंडा पानी फिर एयर कंडीशनिंग इकाई में प्रवेश करता है या इकाई को ठंडा करने की प्रक्रिया करता है, और शीतलन चक्र बार-बार दोहराया जाता है। जब गर्म कंडेनसर कूलिंग टॉवर में प्रवेश करता है, तो पानी कुछ नोजल से होकर गुजरता है जो पानी को छोटी बूंदों में छिड़कता है, जिससे पानी का सतह क्षेत्र बढ़ जाता है और अधिक वाष्पीकरण के माध्यम से बेहतर गर्मी हानि की अनुमति मिलती है।

वाटर-कूलिंग टावर के शीर्ष पर लगे पंखे का कार्य टावर के नीचे हवा को अंदर लाना और इकाई के शीर्ष पर गर्म संघनन पानी के विपरीत दिशा में ऊपर की ओर ले जाना है। हवा कूलिंग टॉवर से पानी के वाष्पीकरण के माध्यम से वातावरण में गर्मी ले जाएगी।

औद्योगिक कूलिंग टॉवर की आवश्यकता क्यों है?

औद्योगिक कूलिंग टॉवर कई प्रशीतन प्रणालियों का एक प्रमुख घटक हैं और बिजली संयंत्रों, रासायनिक प्रसंस्करण, स्टील मिलों और कई विनिर्माण कंपनियों जैसे उद्योगों में पाए जा सकते हैं जिन्हें प्रक्रिया शीतलन की आवश्यकता होती है। इसके अतिरिक्त, वाणिज्यिक कूलिंग टावरों का उपयोग हवाई अड्डों, स्कूलों, अस्पतालों या होटलों जैसी बड़ी व्यावसायिक इमारतों को आरामदायक शीतलन प्रदान करने के लिए किया जा सकता है।

औद्योगिक कूलिंग टावर एचवीएसी सिस्टम से बड़े हो सकते हैं और बिजली संयंत्रों, रिफाइनरियों, पेट्रोकेमिकल संयंत्रों, प्राकृतिक गैस प्रसंस्करण संयंत्रों, खाद्य प्रसंस्करण संयंत्रों और अन्य औद्योगिक सुविधाओं में उपयोग किए जाने वाले शीतलन जल प्रणालियों द्वारा अवशोषित गर्मी को हटाने के लिए उपयोग किए जाते हैं।

जैसे-जैसे दुनिया की आबादी बढ़ी है, दुनिया की विनिर्मित वस्तुओं की मांग और आवश्यकताएं भी काफी बढ़ी हैं। यह औद्योगिक क्षेत्र को हर दिन अधिक से अधिक उत्पादों का उत्पादन करने के लिए मजबूर करता है, जिससे अधिक विनिर्माण प्रक्रिया गर्मी पैदा होती है।

बड़ी मात्रा में गर्मी उत्पन्न करने वाली औद्योगिक मशीनों और प्रक्रियाओं को लगातार ठंडा किया जाना चाहिए ताकि ये मशीनें कुशलतापूर्वक काम करती रहें। इस गर्मी को दूर करने का सबसे प्रभावी, कुशल और सस्ता उपाय एक औद्योगिक कूलिंग टॉवर स्थापित करना है।

कूलिंग टॉवर के घटक

फ़्रेम और आवरण: यह टावर की संरचना है, जो आमतौर पर धातु या फाइबरग्लास जैसी मजबूत सामग्री से बनी होती है।

भरण: यहीं कार्रवाई होती है. भरने से हवा और पानी के बीच संपर्क क्षेत्र बढ़ जाता है।

ठंडे पानी का बेसिन: यह टॉवर के निचले भाग में ठंडा पानी एकत्र करता है, जहां इसे औद्योगिक प्रक्रिया को ठंडा करने के लिए वापस भेजा जाता है।

ड्रिफ्ट एलिमिनेटर: ये लोग पानी की बूंदों को पकड़ते हैं जिन्हें बाहर निकलने वाली हवा के साथ ले जाया जा सकता है।

प्रशंसक: वे टॉवर के माध्यम से हवा खींचते हैं, वाष्पीकरण प्रक्रिया में सहायता करते हैं।

वाटर कूलिंग टावर्स के प्रकार

सभी टावर सभी अनुप्रयोगों के लिए उपयुक्त नहीं हैं। वाटर कूलिंग टावर कई प्रकारों में डिज़ाइन और निर्मित किए जाते हैं और कई आकारों में उपलब्ध होते हैं। किसी परियोजना के लिए सही टावर का निर्धारण करते समय, विभिन्न प्रकारों और उनके फायदे और सीमाओं को समझना महत्वपूर्ण है। कुछ जल उपचार स्थितियों के तहत, शीतलन प्रभाव कूलिंग टॉवर के महत्वपूर्ण प्रदर्शनों में से एक है। वॉटर कूलिंग टॉवर का चयन करते समय, मुख्य विचार यह है कि क्या कूलिंग डिग्री, कूलिंग वॉटर वॉल्यूम और वेट बल्ब तापमान की विशेष आवश्यकताएं हैं। इसे आमतौर पर अच्छे वेंटिलेशन वाले स्थान पर स्थापित किया जाता है।

गर्म पानी और हवा के प्रवाह की दिशा के अनुसार क्रॉस-फ्लो (एसी) कूलिंग टावर और काउंटर-फ्लो कूलिंग टावर होते हैं।

क्रॉसफ़्लो कूलिंग टावर्स

क्रॉसफ़्लो कूलिंग टावरों में पानी भराव के माध्यम से लंबवत बहता है जबकि हवा गिरते पानी के प्रवाह के पार क्षैतिज रूप से बहती है।

इसका उपयोग आमतौर पर सख्त शोर आवश्यकताओं वाले आवासीय क्षेत्रों में किया जाता है, और एयर कंडीशनिंग उद्योग में यह सबसे अधिक इस्तेमाल किया जाने वाला कूलिंग सर्कुलेशन टॉवर है।

ऊर्जा की बचत, कम पानी का दबाव, छोटी हवा प्रतिरोध, कम गति वाली मोटर, कोई टपकने वाला शोर और हवा का शोर, भरने और जल वितरण प्रणाली का आसान रखरखाव।

यह ध्यान दिया जाना चाहिए कि गर्मी का आदान-प्रदान करते समय फ्रेम को 40% अधिक भराव मात्रा की आवश्यकता होती है। भराव को पुराना करना आसान है, जल वितरण छिद्रों को अवरुद्ध करना आसान है, एंटी-आइसिंग अच्छा नहीं है, और नमी का बैकफ़्लो बड़ा है। क्रॉस-फ्लो टावरों के फायदे बिल्कुल काउंटर-फ्लो टावरों के नुकसान हैं।

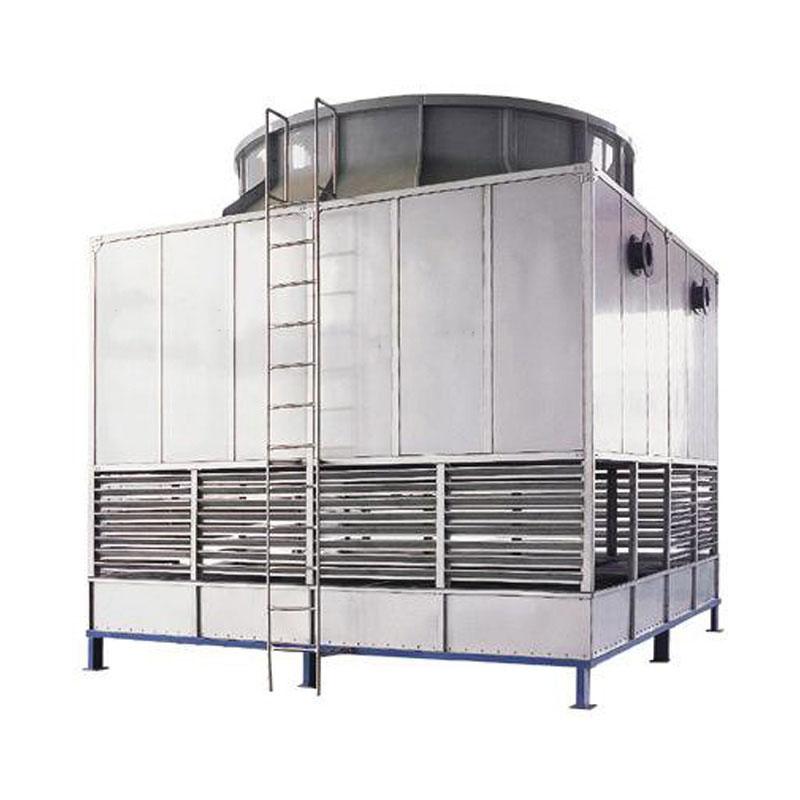

काउंटरफ़्लो कूलिंग टावर्स

काउंटरफ़्लो कूलिंग टावरों को इस तरह से डिज़ाइन किया गया है कि हवा लंबवत रूप से ऊपर की ओर बहती है, जिससे भराव के माध्यम से नीचे आने वाले पानी के प्रवाह का विरोध होता है।

इस ऊर्ध्वाधर वायु प्रवाह के कारण, क्रॉस-फ्लो डिज़ाइन के विशिष्ट खुले गुरुत्वाकर्षण प्रवाह बेसिन का उपयोग करना संभव नहीं है। इसके विपरीत, काउंटरफ्लो टावर्स पैकिंग के शीर्ष पर पानी स्प्रे करने के लिए एक दबावयुक्त, पाइप-प्रकार स्प्रे प्रणाली का उपयोग करते हैं।

चूँकि हवा को स्प्रे प्रणाली से गुजरने में सक्षम होना चाहिए, वायु प्रवाह को प्रतिबंधित करने से बचने के लिए नलिकाओं और नोजल के बीच की दूरी को और अधिक अलग करना चाहिए।

सर्कुलेटिंग वॉटर सर्किट के अनुसार, खुले प्रकार के वॉटर कूलिंग टॉवर और बंद प्रकार के वॉटर कूलिंग टॉवर होते हैं

ओपन टाइप कूलिंग टॉवर

ग्लास फाइबर फिलर पर परिसंचारी पानी का छिड़काव करके, पानी और हवा के बीच संपर्क के माध्यम से गर्मी का आदान-प्रदान किया जाता है, और फिर एक पंखा टॉवर में हवा के प्रवाह को प्रसारित करता है, पानी के साथ गर्मी के आदान-प्रदान के बाद गर्म हवा के प्रवाह को बाहर निकालता है, जिससे शीतलता प्राप्त करना.

बंद प्रकार का कूलिंग टॉवर

▷ बंद कूलिंग टॉवर में कूलिंग माध्यम का पूरी तरह से बंद परिसंचरण होता है, जो मलबे को कूलिंग पाइपलाइन सिस्टम में प्रवेश करने और कूलिंग माध्यम के वाष्पीकरण हानि को रोक सकता है।

▷ शीतल जल को शीतलन माध्यम के रूप में उपयोग करें, कोई स्केलिंग नहीं, पाइपलाइनों में रुकावट नहीं, और विफलताएं कम होंगी।

▷ वायु शीतलन और स्प्रे जल वाष्पीकरण और गर्मी अवशोषण की दोहरी शीतलन विधियों को अपनाने से, शीतलन दक्षता अधिक होती है।

▷ डिवाइस आकार में छोटा है, कम जगह लेता है, ले जाना और रखना आसान है, और पूल के निर्माण की आवश्यकता नहीं है।

▷ स्वचालित बुद्धिमान नियंत्रण का उपयोग करके, कूलिंग मोड को कामकाजी परिस्थितियों के अनुसार स्वचालित रूप से बदला जा सकता है, और ऑपरेशन सरल और विश्वसनीय है।

▷ इसके उपयोग की एक विस्तृत श्रृंखला है और यह शमन करने वाले तरल, तेल, अल्कोहल और अन्य मीडिया को सीधे ठंडा कर सकता है जिसका हीट एक्सचेंजर पर कोई संक्षारक प्रभाव नहीं होता है। माध्यम में कोई हानि नहीं है और इसकी संरचना स्थिर है।

कूलिंग टॉवर दक्षता और रखरखाव

कूलिंग टावर की दक्षता को अनुकूलित करने और कूलिंग टावर के जीवन को बढ़ाने के लिए उचित रखरखाव महत्वपूर्ण है। इसमें संभावित समस्याओं का शीघ्र पता लगाने और उन्हें हल करने के लिए नियमित निरीक्षण, मरम्मत और निवारक उपाय शामिल हैं। यहां कूलिंग टावर के रखरखाव में शामिल विभिन्न चरणों का अवलोकन दिया गया है।

नियमित सफाई

अपने कूलिंग टावर को साफ रखना उसके इष्टतम संचालन के लिए महत्वपूर्ण है। इसमें किसी भी तलछट को हटाने और शैवाल के विकास को रोकने के लिए पूल की सफाई करना शामिल है, जो पानी के प्रवाह को अवरुद्ध कर सकता है और शीतलन दक्षता को कम कर सकता है। इसके अतिरिक्त, अधिकतम हवा-पानी संपर्क सुनिश्चित करने के लिए टावर के भीतर भरने वाले मीडिया को साफ रखा जाना चाहिए।

जल उपचार

कूलिंग टावर के पानी की गुणवत्ता सीधे कूलिंग टावर के प्रदर्शन को प्रभावित करती है। नियमित जल उपचार, जिसमें बायोसाइड्स, अल्जीसाइड्स और एंटीस्केलेंट का उपयोग शामिल है, जंग, स्केलिंग और जैविक विकास जैसी समस्याओं को रोक सकता है जो कूलिंग टावरों को नुकसान पहुंचा सकते हैं और उनकी दक्षता को कम कर सकते हैं।

यांत्रिक घटक निरीक्षण

कूलिंग टॉवर के यांत्रिक भागों, जैसे पंखे, मोटर, बेल्ट आदि को पहनने के संकेतों के लिए नियमित रूप से जांचने की आवश्यकता होती है। इन घटकों के शीघ्र प्रतिस्थापन या मरम्मत से विफलताओं को रोका जा सकता है और टावर के प्रदर्शन को बनाए रखा जा सकता है।

कूलिंग टावर के प्रदर्शन की निगरानी करें

यह सुनिश्चित करने के लिए कि आपका कूलिंग टॉवर यथासंभव कुशलता से काम कर रहा है, नियमित प्रदर्शन निगरानी महत्वपूर्ण है। इसमें जल प्रवाह दर, वायु प्रवाह दर और शीतलन क्षमता जैसे प्रमुख मापदंडों पर नज़र रखना शामिल है। इन मापदंडों में कोई भी महत्वपूर्ण परिवर्तन किसी समस्या का संकेत दे सकता है जिस पर तत्काल ध्यान देने की आवश्यकता है

मौसमी तैयारी

चूँकि कूलिंग टावर तत्वों के संपर्क में आते हैं, इसलिए उन्हें विभिन्न मौसमों के लिए तैयार करने की आवश्यकता होती है। उदाहरण के लिए, सर्दी शुरू होने से पहले कूलिंग टावरों को ठीक से ठंडा करना महत्वपूर्ण है। इसके बजाय, गर्मियों की तैयारी में यह सुनिश्चित करना शामिल है कि कूलिंग टावर गर्म मौसम से जुड़े उच्च भार को संभाल सकें।

कूलिंग टॉवर का शिपिंग तरीका

एक पेशेवर वॉटर कूलिंग टॉवर आपूर्तिकर्ता और निर्यातक के रूप में, शिपमेंट की व्यवस्था करने के लिए हमारे पास अपना स्वयं का शिपमेंट फारवर्डर है। और कूलिंग टॉवर बड़ी मात्रा में है, इसलिए आम तौर पर ग्राहक डिलीवरी का चयन करेंगेसमुद्र सेयदि ग्राहक समुद्र के द्वारा एलसीएल चुनता है, तो हम कूलिंग टावर को प्लाइवुड बॉक्स के साथ पैक करेंगे; यदि ग्राहक समुद्र के द्वारा एफसीएल चुनते हैं, तो हम कूलिंग टावर को कंटेनर में लोड करते हैं।

आपको अपने कूलिंग टावर आपूर्तिकर्ता के लिए टोंगवेई को क्यों चुनना चाहिए?

▪ अनुभव जिस पर आप भरोसा कर सकते हैं

हम 15 वर्षों से अधिक समय से वॉटर चिलर और कूलिंग टावर का डिज़ाइन और निर्माण कर रहे हैं। चिलर से लेकर वॉटर कूलिंग टावर और इनके बीच की हर चीज़ तक, हमने लगभग हर उद्योग और हर एप्लिकेशन के लिए चिलर बनाए हैं।

▪ तेज़ उद्धरण

आज ही अपने प्रोजेक्ट के लिए कोटेशन प्राप्त करें! हम आम तौर पर 2 घंटे के भीतर एक कस्टम उद्धरण प्रदान करते हैं।

▪ 24/7 ग्राहक सेवा

यकीन मानिए हम हमेशा आपके साथ रहेंगे। चाहे आपके पास कोई प्रश्न हो या उद्धरण की आवश्यकता हो, हमेशा कोई न कोई 24 घंटे फ़ोन का उत्तर देता रहता है।

▪ टिकाऊ और विश्वसनीय मशीन

हमारे उत्पाद उच्च गुणवत्ता वाली सामग्रियों से निर्मित होते हैं और हम सभी औद्योगिक कूलिंग टावरों पर प्रतिस्पर्धी वारंटी प्रदान करते हैं।
